高压开关机械特性测试仪传感器的安装

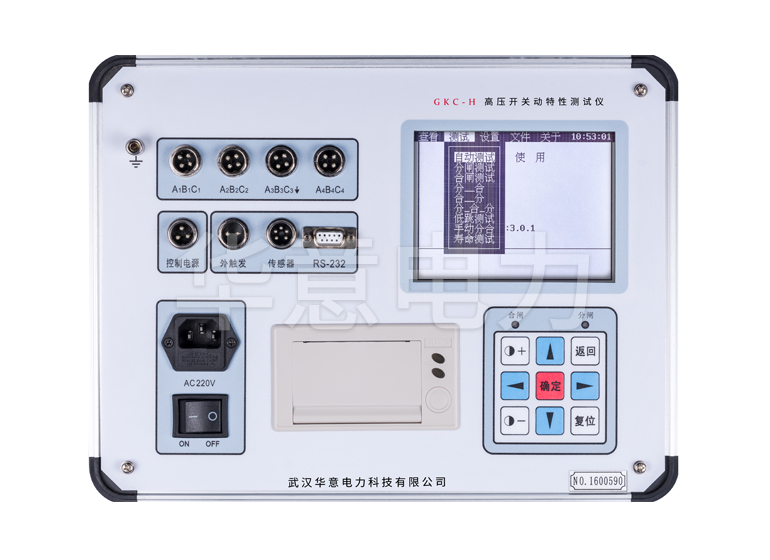

　　高压开关机械特性测试仪中搭载有3种测速传感器，分别在不同的情况下使用。 三种传感器通过一条传感器信号线，与设备的“速度传感器”插座连接。

　　通用速度传感器(加速度传感器)

　　传统的速度传感器通常使用滑线电阻器或光电传感器(光栅和光电编码器两种)，它们由运动和静止两部分组成。 测速时，分别安装在开关的可动零件(动触头或提升杆)和静止零件(将军帽座或开关底座)上，仔细对准。 这样，每个开关都需要制作很多不同的安装支架，难以在现场安装和拆卸。

　　经过多年的研究，将加速度技术应用于开关速度，解决了开关现场速度传感器安装难、配合难、测试难的技术难题，通用传感器现场安装方便、简单、操作方便。

　　注意：将通用传感器直接紧固安装在开关的提升杆、水平连轩或其他传动杆上。

　　安装注意1 :通用传感器的插座方向与动轩的运动方向一致，尽量保持与动轩平行。 安装错位的话，测量数据有可能不正确。

　　安装注意2 :通用传感器的安装应根据可动杆的粗细进行选择，相应半径的插件构件会将传感器牢牢地卡在可动杆上，以免晃动。 启动开关时，请牢固地承受传感器与可动杆一起工作，以免与可动杆之间发生相对晃动。 否则，测试数据将不准确。

　　安装注意3 :通用传感器安装在开关杆上，开关动作时请在传感器的上下左右留出一定的位置空间，以免传感器在运动中与周围的开关部件碰撞而损坏。

　　旋转传感器

　　通用式传感器适用于传感器进行直线运动时的速度。 一些开关，特别是进口和合资的开关，直线传动部分被封闭在开关本体中，通用传感器找不到安装的地方。 开关制造商出厂进行速度试验时，会用开关分割显示器或旋转轴进行试验，这种情况下使用旋转传感器。

　　注意：请尽量使旋转传感器的轴与开关的旋转轴同心。 否则，传感器的旋转将受到阻碍，测量曲线的毛刺会变重，从而影响测试数据的正确性。

　　直线传感器

　　需要正确测量开关的动作行程时，需要使用线性传感器。

　　线性传感器有50mm、200mm、300mm三种规格。

　　50mm线性传感器用于真空开关行程速度的测量;

　　200mm、300mm用于SF6开关行程、速度的测量，这两种传感器为非标准配置。

　　以某型真空开关为例，直线电阻传感器安装成传感器的运动轴呈直线工作，用磁性支架固定传感器。 SF6开关、油开关时，方法相似。
