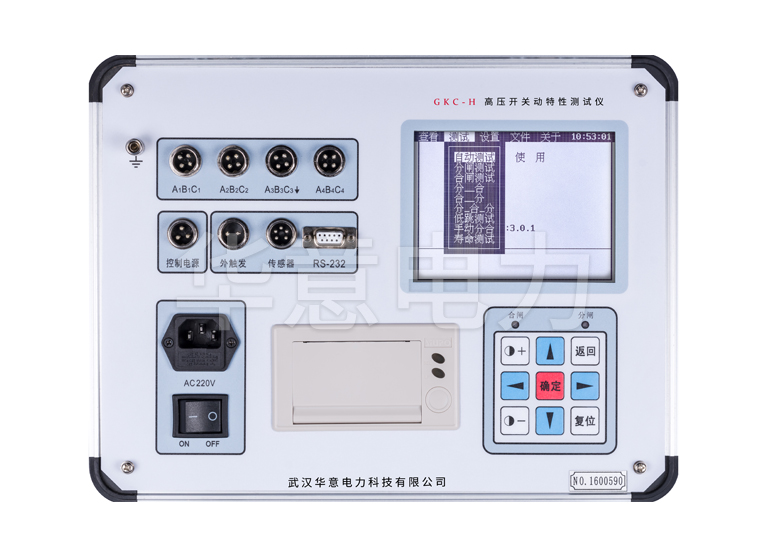

高压开关特性测试仪速度参量的定义及测量方法

　　高压开关特性测试仪速度参量的定义

　　1.触头刚分速度

　　指开关分闸过程中，动触头与静触头分离瞬间的运动速度，技术条件无规定时，国家标准推荐取刚分后0.01s内平均速度作为刚分点的瞬时速度，并以名义超程的计算点作为刚分计算点，

　　2.触头刚合速度

　　指开关在合闸过程中，动触头与静触头接触瞬间的运动速度，技术条件无规定时，国家标准一般推荐取刚合前0.01s内平均速度作为刚合点的瞬时速度，并以名义超程的计算点作为刚合计算点，

　　3.最大分闸速度

　　指开关分闸过程中区段平均速度的最大值，但区段长短应按技术条件规定，如无规定，按0.01s计算。

　　测量高压开关速度参量的方法

　　高压开关的速度参量以其分、合闸速度来表示，由于高压开关在运动过程中每一时刻的速度是不同的，一般所关心的是刚分、刚合速度和最大速度，根据以上定义要求，下面介绍几种测量高压开关运动特性的方法。

　　1.电磁振荡器测速法

　　运动纸板通过测速杆与动触头连接，当振荡电磁铁线圈中通入50Hz交流电时，振动笔以100次/s的频率振动，在运动的纸板上绘出周期为0.01s的振荡波形，纸板上波形长度就是触头总行程，行程间对应的周波数，就是触头总运动时间，在触头运动过程中，由于每相邻波峰间时间间隔为0.01s，振动曲线最大波峰间的厘米数就是触头的最大速度值vmax，刚分(合)点位置的确定。

　　在振荡波形图上，首先要分清楚分(合)闸曲线的两个端头中哪一端是分闸位置S1，哪一端是合闸位置S2，然后以合闸位置S2为起始点，向分闸方向量取一段等于高压开关超行程值的长度S0，以这一线段终点位置为动静触头刚分(合)时刻，按国家标准规定，取触头分离后(接触前)10ms内的速度为刚分(合)速度，所以视超行程终点落在曲线的什么相位，再取同相位的一个波长，即为所求刚分速度vF或刚合速度vH，

　　2.转鼓式、电位器式测速仪

　　转鼓式测速仪是以连接在动触头系统上的记录笔，沿以恒定角速度转动的转筒上所画的曲线来反映其运动情况的，而电位器式测速仪则是以其滑动触点在电阻杆上的不同位置所反映的电压值来测量高压开关的动作状况，这两种测量方法能直观判断高压开关触头在整个运动过程中有无卡涩和缓冲不良等异常现象，能够粗略测出高压开关的固有分、合闸时间，速度测量精度较高，这两种方法较为简单，缺点是较为笨重，功能单一，已很少使用，
