　　高压开关综合测试仪的操作方法

　　首先，打开电源按键，电子调节液晶对比度，直到显示效果最佳。按键，高压开关动特性测试仪进入菜单操作界面。

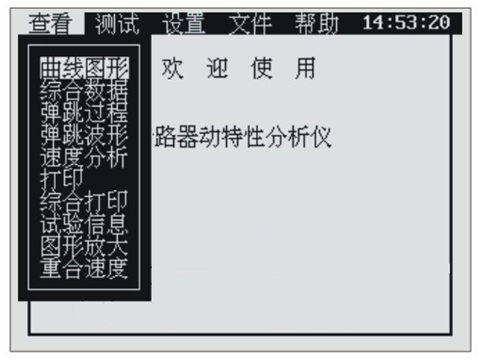

　　幕上方为仪器操作主菜单，从左到右依次为"查看"、"测试"、"设置"、"文件"、"帮助"五个主菜单。

　　测试前，高压开关动特性测试仪的各种操作状态的设置。

　　删除用户自己定义的速度定义。

　　检测旋转传感器工作是否正常，安装是否合理。

　　开关的"分-合"试验，整定"分-t2-合"控制时间间隔后试验，直接得到开关的一分时间、一合时间、无电流时间值。

　　开关的"分-合-分"试验，整定"分-t2-合-t1-分"控制时间间隔后试验，直接得到开关的一分时间、一合时间、二分时间、金短时间、无电流时间值。 注意：控制时间间隔t1是指从给合闸线圈上电起到给分闸线圈上电的这段时长，控制时间间隔t2是指从给分闸线圈上电到给合闸线圈上电的这段时长。对于"合-t1-分"、"分-t2-合"、"分-t2-合-t1-分"操作，控制时间间隔t1设置为合闸固有时间，与开关合闸时间相当，控制时间间隔t2设置为分闸固有时间，与开关分闸时间相当。

　　测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间-行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。

　　以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、最大速度、线圈电流、开关总行程、超行程或反弹幅值等。

　　显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在"详细"光标下，按 键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。如要打印弹跳结果，"详细"光标下，按 或 键消除"详细"，然后再调出【查看】菜单，选择【打印】打印即可。

　　将断口时间波形的弹跳处横向放大10倍,以便从图上更清晰地看到断口的弹跳过程。

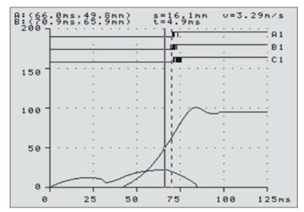

　　对所测得的"时间-行程"曲线进行分析可以得到相关的数据，当然最主要的是得到刚分刚合速度数据。(如下图)　　

　　"S=XX.Xmm"为行程曲线上两个坐标点的纵坐标之差。

　　"t=XX.Xms"为行程曲线上两个坐标点的横坐标之差。

　　"V=XX.XXm/s"为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关厂家的刚分刚合速度定义设定此两点。那么V即为所测的刚分刚合速度。 当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲过程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列"综合数据表格"中没有显示的数据，供分析用。

　　打印屏幕当前显示的内容。

　　打印试验日期、试验内容、试验所得曲线图谱、综合数据。

　　将显示的波形图谱横向放大一倍。

　　重合闸时，用直线或旋转传感器测速，可以得到一分速度、一合速度、二分速度等。

　　仪器完成试验后，保存试验结果。

　　调出仪器中已经保存的试验结果。

　　将所测结果保存到仪器存储器中，以日期作为文件夹，同一天试验的结果保存在同一个文件夹内。所存结果只要不进行刷新，可永久保存。

　　连接仪器到PC机的进入操作。
