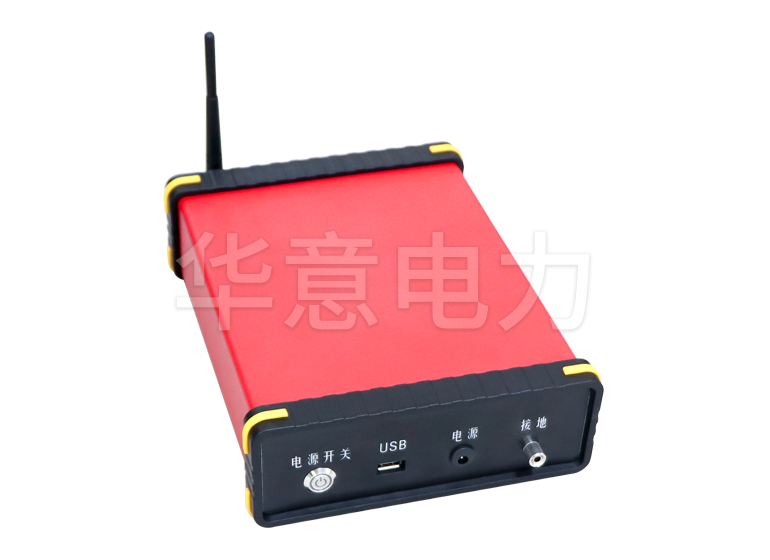

无线氧化锌避雷器带电测试仪试验的解析

　　无线氧化锌避雷器带电测试仪在运行中由于阀片的老化以及热和冲击的破坏会引起故障，必须及时进行预试验，但相邻电器的主设备往往不能立即停止，因此必须采用带电测量方法测量氧化锌避雷器。 测量中，由于不能停电，方法不当，外部电磁干扰等因素往往对试验结果影响较大，采用合理的试验方法，消除相邻设备带电引起的电磁干扰尤为重要。

　　无线氧化锌避雷器带电测试仪因其优良的过电压保护特性代替旧式阀式避雷器，在电力系统中得到广泛应用。 但是，氧化锌避雷器的阀片老化，受到热和冲击破坏可能会引起故障，严重时可能会导致爆炸，避雷器破坏会导致变电站母线短路，影响系统的安全运行。 因此，必须对运行中的氧化锌避雷器进行严格有效的检测和定期的预防试验，开展氧化锌避雷器的在线监测。 氧化锌避雷器的预试验(特别是主变三侧避雷器)必须停止主设备，影响设备的运行可靠性，另外由于运行方式的限制，主设备有时不能停止，避雷器不能按时预试验。 因此，氧化锌避雷器的带电测试和在线监测尤为重要。

　　一、无线氧化锌避雷器带电测试仪的工作原理

　　无线氧化锌避雷器带电测试仪是20世纪70年代发展起来的新避雷器，主要由氧化锌变阻器构成。 各变阻器在制作时就有一定的开关电压(称为变阻器)，在通常的工作电压下)即变阻器值较大，相当于绝缘状态，但在浪涌电压下)变阻器值被破坏得较低，相当于短路状态。 但是，变阻器被打击状态是可以恢复的; 高于压敏电压的电压消失后，会恢复到高电阻状态。 因此，例如在电力线上安装氧化锌避雷器后，如果发生雷击，变阻器会被雷电波的高电压破坏，雷电电流通过变阻器流入大地，电源线上的电压被控制在安全范围内，从而保护电器的安全。

　　二、无线氧化锌避雷器带电测试仪带电测试的理论依据

　　1 .无线氧化锌避雷器带电测试仪测试的重要性

　　氧化锌避雷器在运行中容易因阀板老化、潮湿等原因引起故障，这可能导致主设备得不到保护，严重时会发生爆炸，影响系统的安全运行。 氧化锌避雷器的预试验必须停止主设备，影响设备的运行可靠性，而且由于运行方式的限制，不能停止主设备，避雷器有时不能按时预试验。 因此，氧化锌避雷器的带电测试和在线监测尤为重要。

　　2 .无线氧化锌避雷器带电测试仪试验的目的

　　利用氧化锌避雷器的带电测量，测量避雷器对总漏电流的电阻电流之比，即氧化锌避雷器的电阻电流分量，来判断避雷器的潮湿和劣化情况。 如果氧化锌避雷器被阀板老化，被热和冲击破坏，内部暴露在湿气中，氧化锌避雷器的有效损耗就会增大。 也就是说，避雷器泄漏的电流中的电阻电流成分明显增大，氧化锌避雷器内部发热，氧化锌避雷器阀板进一步老化，引起恶性循环，破坏氧化锌避雷器内部的稳定性。 通过氧化性避雷器带电测定有效成分，及时发现有问题的氧化锌避雷器，将设备故障降至萌芽状态。

　　3 .影响无线氧化锌避雷器带电测试仪试验的主要因素

　　影响氧化锌避雷器带电测试的因素很多，主要有间隔内的相间干扰、测试方法、表面污垢等因素。 而表面污垢可以在现场通过氧化锌避雷器的表面清洗处理来解决，这里主要排除间隔内的相间干扰、测量方法对测量的影响。

　　三、无线氧化锌避雷器带电测试仪的带电测试

　　1 .测试方法的选择

　　氧化锌避雷器在线检测试验采用了具有二次电压参考法、感应法、谐波分析法三种功能的试验仪器，其中谐波分析法在实际试验中应用较少。 平板电脑法操作安全、方便、快速，经常被采用，但该测试方法受电场干扰的影响较大，另外平板电脑获取的信号也受平板电脑位置的影响较大，因此测试数据波动性较大。 二次电压法需要从避雷器相应的PT中二次提取基准电压，但该试验方法需要其他组成员的协助，该试验方法获得的数据稳定，可与避雷器停止时的数据进行比较，因此应成为氧化锌避雷器在线检测的最主要方法

　　以下是感应板法和二次电压法的比较数据。

　　从上表的比较可以看出，二次电压法测得的数据更准确，但传感器板法的数据较大，且a、c两相误差较大。
