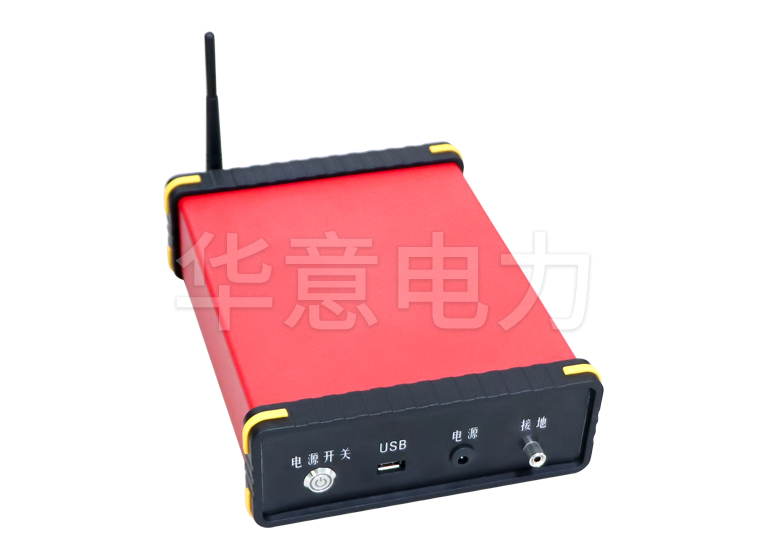

无线氧化锌避雷器带电测试仪操作规程

　　无线氧化锌避雷器带电测试仪的操作需要再专业人员的指导下进行，它有着一套规范的操作方法，设备测试的安全性和准确性能够大大提高。

　　1 .安全注意事项

　　1.1本规范适用于运行中的10~500kV氧化锌避雷器的接地电位工作方式，使用不通过电压互感器二次回路接收信号的测量仪进行带电测量工作。

　　1.2试验负责人必须具备带电测量的相应知识，并经作业区上级批准。

　　1.3带电测量要在良好的天气、系统比较稳定的情况下，不能在恶劣天气和系统运行的情况下进行。

　　1.4带电测量必须设置负责人的看护。 看护人必须由有带电测量实践经验的人担任。 看护人不得上手操作，必须密切监护测试中的人身和设备安全。

　　2 .安全技术措施

　　2.1服装、绝缘鞋、绝缘垫

　　试验者请穿着长袖棉质工作服和绝缘鞋戴头盔，作业者请戴绝缘手套站在绝缘垫上。 使用的绝缘工具必须通过试验，并在有效期内。

　　2.2安全距离

　　试验者在进行带电测量时，必须严格确保人体与带电体之间的安全距离。 接地电位测定时人体与带电体的安全距离为10kV--0.4 m; 35kV--0.6 m米; 10kv----1.0m; 20kv----1.8m; 500kV--3.6m。 小于上述安全距离时，请采取可靠的绝缘隔离措施。

　　2.3接地线

　　无线氧化锌避雷器带电试验机的外壳和工作接地端必须可靠接地。 接地线使用多根裸铜线或带透明绝缘层铜线的软绞合线，其截面必须满足试验要求且在4mm2以下。 接地线与接地体连接牢固，接触良好，严禁缠绕。 严禁通过低压回路的中性线或水管接地。

　　2.4导线

　　高压导线尽可能短，使连接牢固，必要时请用绝缘物支撑。

　　2.5电压测量

　　测量氧化锌避雷器的电阻电流时，应同时记录此时的母线电压。

　　2.6电流测量

　　根据仪器的使用规定，分别测量总电流和电阻电流的峰值和有效值。

　　2.7在任何情况下都严禁切断避雷器的接地下线和接地线的连接。

　　3 .测量工作的开始

　　3.1考试分工

　　试验开始前的试验负责人必须明确各试验人员的分工和职责，向全体试验人员详细说明工作内容、带电部位和安全注意事项。

　　3.2配线检查

　　试验前，试验负责人必须认真检查无线氧化锌避雷器带电试验机、试验仪器的接线情况是否符合试验要求。

　　4 .试验过程

　　4.1发，命令和呼叫

　　试验负责人在确认各试验人员分别配置、安全措施齐全后，可以发出开始测量的指令。

　　试验负责人发布的，操作人员应当重新发布令，重新发布令、重新发布令的用语应当规范化、明确。4.2接线的变更

　　变更接线，由试验负责人下令，确认作业人员接到命令，无线氧化锌避雷器带电测量仪断电，戴上绝缘手套，站在绝缘垫上进行。 严格保持人体与带电体的安全距离。 接线必须先与接地端连接，然后与避雷器计数器的上端连接，拔线顺序必须相反。 考试负责人必须认真做好监护工作，确保人身和设备的安全。

　　4.3考试结束后，拆下自己安装的考试导线，打扫现场。

　　5 .氧化锌避雷器试验的危险点

　　5.1由于被试验设备是运转设备，高压导线以及试验设备和带电部分必须有足够的安全距离。

　　5.2测量应在良好的天气、系统比较稳定的情况下进行。 恶劣天气和系统运行时请勿进行。

　　5.3工作中严禁切断避雷器的接地下线和接地线的连接。
