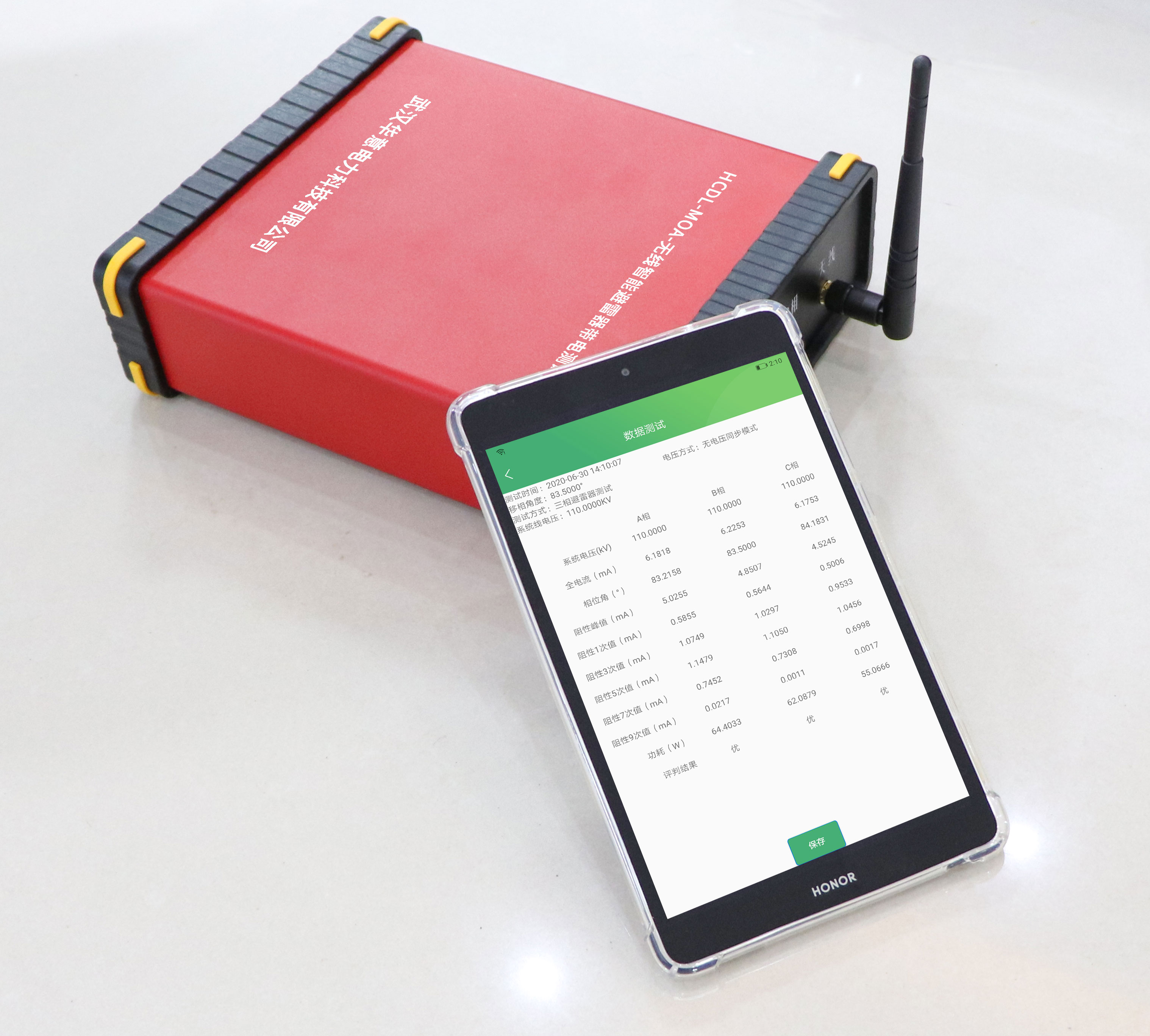

无线氧化锌避雷器带电测试仪接线方式介绍

　　无线氧化锌避雷器带电测试仪用于检测氧化锌避雷器的各相电气性能。试验的前提是我们要了解设备的使用方法，最关键的一点就是它如何接线，下面我们就来了解一下。

　　首先，将绝缘棒对接无线电流钳下，接通无线电流钳的电源，接通电源，选择电流范围。 通常使用0-1mA范围。 使导线位于夹具导向区域的中央。 仪表引导区垂直于导线，向前按仪表夹紧被测导线，向后拉可使仪表脱离被测导线。 脱出时也请将仪表引导区保持垂直于导线。 在对应的位置夹紧电流进行采样。

　　有线有电压

　　a、现场带电测试

　　带电接线方法是，将设备切实接地后，将电流测试线(一根红线连接到计数器上端)、电压测试线)的双线按氧化锌避雷器对应的PT的相连接，黑线连接到n相。 电流测试线的连接方法是，首先根据电流的大小，将电流测试线连接在0-1mA或1-10mA范围，另一端连接在计数器的上端。 连接电压测试线的方法也是，首先连接到设备的边缘，然后连接到PT侧。 接线时，请注意不要使PT的二次或试验电压短路。

　　b、实验室测试布线方法

　　在变压器停电的状态下，实验室的接线方法是：首先将设备可靠地接地，然后电流测试线(一根红线连接氧化锌避雷器的下端)、电压测试线(二芯线的红线、黑线连接变压器的测量绕组，注意方向)。 连接电流测试线的方法是，首先根据电流的大小，将电流测试线连接到主体侧的0-1mA或1-10mA档文件，另一端连接到氧化锌避雷器的下端。 连接电压测试线的方法也是在连接设备的一端后再连接变压器测试绕组。 正确检查接线后，慢慢升压至氧化锌避雷器的额定电压后，操作设备开始试验。

　　有线无电压

　　a、现场带电测试

　　带电接线方法是将设备切实接地后，再通过电流测试线(将一根红线连接到计数器上端)。 电流测试线的连接方法是，首先根据电流的大小，将电流测试线连接在0-1mA或1-10mA范围，另一端连接在计数器的上端。

　　b、实验室测试布线方法

　　在变压器停电的状态下，实验室的接线方法是，请先将设备切实接地。 连接电流测试线的方法是，首先根据电流的大小，将电流测试线连接到主体侧的0-1mA或1-10mA档文件，另一端连接到氧化锌避雷器的下端。 正确检查接线后，慢慢升压至氧化锌避雷器的额定电压后，操作设备开始试验。

　　上述的试验接线方法能很好的帮助我们完成设备测试，希望大家能仔细阅读，在专业人士的指导下完成试验。
