串联谐振耐压试验装置选型建议，推荐无论是在机械制造等工业领域，具体地说是在生活领域，变压器室不可缺少的电力设备都起到电压调节的作用。
要充分发挥变压器的性能，就必须寻找正规、可靠的制造商，以便最大限度地利用设备。
10kV/300mm2电缆3km交流耐压试验，电容量1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

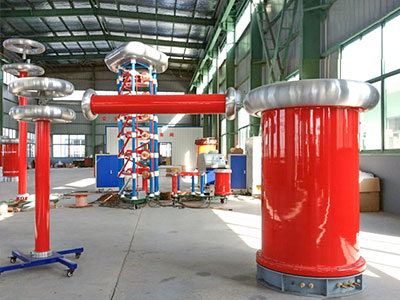

串联谐振耐压试验装置采用调节电源频率的方式，使电抗器和被试电容器谐振，从而在被试产品中获得高电压大电流，因其所需的电源功率小、设备重量轻、体积小，在国内外得到广泛评价和应用。
串联谐振耐压试验装置选型建议的主要功能及其技术特点：
1、装置具有过压、过电流、零点启动、系统失调(闪络)等保护功能，过压过电流保护值可以根据用户需要进行整定，在试件闪络时进行闪络保护动作，记录闪络电压值以供试验分析。
2、装置整体单品重量轻，便于现场使用。
3、装置有三种工作模式。 自动模式、手动模式、自动调谐手动升压模式; 用户可根据现场情况灵活选择，提高试验速度。
4、可以保存数据进行异地打印。 保存的数据号码是数字，便于用户识别和检索。
5、装置自动频率扫描时的频率起点可以在规定范围内任意设定，扫描方向可以向上、向下选择，同时在液晶大屏幕上显示扫描曲线，可以直观地理解使用者是否会发现共振点。
6、采用DSP平台技术，可以根据用户的需要增减功能和升级，人机交换接口更人性化。
7、所需电源容量大幅减少。
串联谐振电源是利用谐振电抗器和被试验品的电容器的谐振来产生高电压和大电流的电源，在整个系统中，电源只需要被系统有效消耗的量，因此试验所需的电源电力只有试验容量的1/Q。
8、设备重量和体积大幅减少。
串联谐振装置不需要重型大功率调压装置和常规大功率工频试验变压器，而且谐振励磁电源只需要试验容量的1/Q，系统重量和体积大幅减少，是常规试验装置的1/10-1/30。
9、有效改善输出电压波形。 谐振电源是谐振式滤波电路，可以改善输出电压的波形失真，得到良好的正弦波形，有效地防止了谐波峰值对样机的误破坏。
10、防止大短路电流烧伤故障点。
在串联谐振状态下，试验品的绝缘弱点一旦被破坏，电路马上失调，电路电流迅速下降到正常试验电流的1/Q，但在并联谐振或试验变压器中进行耐压试验时，破坏电流马上上升几十倍，与两者相比，短路电流相差几百倍。
串联谐振可以有效地发现绝缘的弱点，也不用担心大短路电流烧伤故障点。
11、完全不出现恢复过电压。
试品被击穿时，由于失去了谐振条件，高电压也很快消失，电弧很快消失，而且恢复电压的重新建立过程很长，容易在再次达到闪络电压之前切断电源。
该电压恢复过程是能量存储的间歇振荡过程，过程较长，也不会出现恢复过电压。
1 .额定容量： 132kVA
2 .额定电压： 22kV
3 .额定电流： 6A
4 .测量精度：系统有效值1.5级
5 .工作频率： 30-300Hz
6 .装置输出波形：正弦波
7 .质量因素：装置自身的q30(f=45Hz ) ) )。
8 .波形畸变率：输出电压波形畸变率1%
9 .输入电源：单相220或三相380V电压、频率50Hz
10、工作时间：额定负载下允许连续60min; 过电压1.1倍1分钟
11 .温度上升：在额定负载下连续运转60min后的温度上升65K
12 .保护功能：过电压、过电流、零启动、系统失调(闪络)等保护功能
13 .环境温度：-20-55
14 .相对湿度90%RH
15 .海拔：3000米
装置容量为132kVA，将电抗器分为3个，电抗器的1个节设为44kVA/22kV/2A/55H，
验证：
10kV/300mm2电缆3km的交流耐压试验，电容量为1.1265uF，试验频率为30-300Hz，试验电压为22kV，试验时间为5分钟。
使用三节电抗器并联连接，L=55/3=18.33H
试验频率： f=1/2LC=1/(23.1418.331.126510-6 )=35.02Hz
试验电流： I=2fCU试验=235.021.126510-622103=5.45 a
满足实验的要求。
(一) 变频电源6kW 1台
1 )额定输出容量： 6kW
2 )工作电源： 220/38010%V (单/三相)、商用频率
3 )输出电压： 0-400 v
4 )额定输入电流： 15A
5 )额定输出电流： 15A
6 )电压分辨率： 0.01kV
7 )电压测量精度： 1.5%
8 )频率调整范围： 30-300 Hz
9 )频率调整分辨率：≤0.1Hz
10 )频率稳定度： 0.1%
11 )运行时间：额定容量下连续60min
12 )温度上升：额定容量下连续运转60min的部件的最高温度为≤65k
13 )噪音等级：≤50dB
14 )尺寸(长宽高mm )： 400*280*400
15 )重量：约10kg
(二)激动变压器 6kVA/1kV/0.4kV 1台
1 )额定容量： 6kVA
2 )输入电压：0-400V
3 )输出电压： 1kV
4 )结构：干式
5 )尺寸(长宽高mm)：450*330*430
6 )重量：约40kg
(三)高压电抗器 44kVA/22kV 3节
1 )额定容量： 44kVA;
2 )额定电压： 22kV
3 )额定电流： 2A
4 )诱导量： 55H/单节
5 )品质因素：Q≥30 (f=45Hz)
6 )结构：干式
7 )尺寸(内径高mm )： 282*435
8 )重量：约45公斤
(四)容量分压器 3000pF/30kV 1套
1 )额定电压： 30kV
2 )高电压容量： 3000pF
3 )介电损耗： tgσ≤0.5%
4 )分压比： 1000:1
5 )测量精度：有效值1.5级
6 )尺寸(内径高mm )： 140*500
7 )重量：约6公斤
DL/T 596-1996
《电力设备预防性试验规程》
GB50150-2016
《电气装置安装工程电气设备交接试验标准》
GB10229-88
《电抗器》
GB1094
《电力变压器》
GB1094.1-GB1094.6-96
《外壳防护等级》
GB2900
《电工名词术语》
GB/T16927.1~2-1997
《高电压试验技术》
DL/T474.4-2006 《现场绝缘试验实施导则-交流耐压试验》
DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997 《高压输变电设备的绝缘与配合》
GB191-2000 《包装储运图示标志》
JB/T9641-1999 《试验变压器》
IEC358(1990) 《耦合电容器和电容分压器》
GB4793-1984 《电子测量仪器安全要求》
GB/T3859.2-1993 《半导体变流器应用导则》
GB/T2423.8-1995 《电工电子产品基本环境试验规程》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
值得信赖的变压器制造商很多，建议客户综合考虑。 产品性能和价格都要详细比较，串联谐振耐压计的选型建议无法找到性价比最高的设备，满足各行业的需要。
设备性能是厂家生产力的体现，各厂家必须具备先进的生产设备和过硬的技术力量的支持，价格上最大的优惠也是厂家有诚意的地方，薄利多销，受到更多客户的关注。许多变压器制造商有专业的销售网站，让客户更容易直观地了解各类机型和性能特点，支持在线交易，突破时间和地域的限制，这也是方便购买变压器设备的好方法，在价格上享受更多的折扣。
由于变压器综合试验机的调压功能是更先进的自动化，在各行业发挥着重要的效果，所以设备的质量和性能显得尤为重要。
对行业来说，不要因为想要便宜的东西而购买劣质设备。 最终只会影响行业的正常运行。 面对众多变压器制造商，哪个制造商更具优势?
变压器综合测试仪对厂家的生产力要求很高，要生产正规的变压器，只有厂家配备配套齐全的生产设备，拥有先进的技术力量支持，拥有专业的技术人员，才能实现变压器性能和质量的持续升级，所以厂家
串联谐振耐压计的选型建议还应关注厂家提供的质量承诺。 能否提供长期的质量保证，只有提供完善的售后服务和技术维修支持等，才能确保设备后期的正常使用。
这也是厂商获得客户认可的重要因素，通过完善的售后服务获得良好的知名度。
