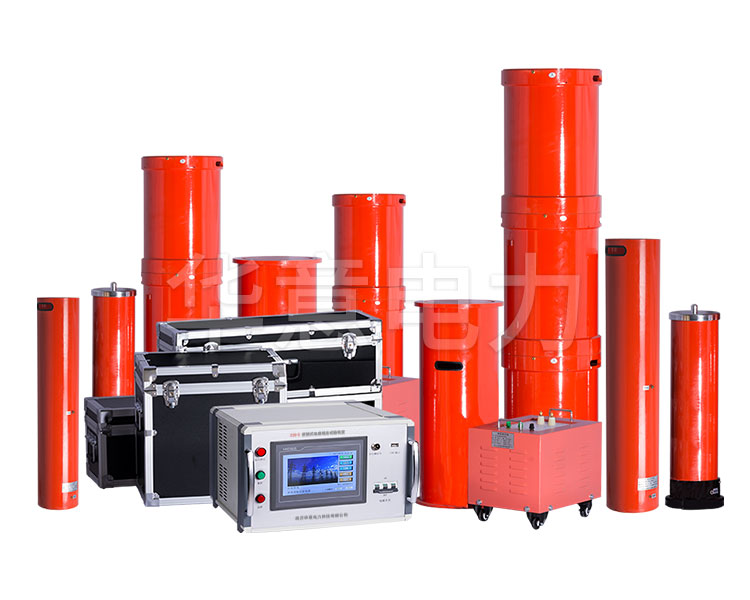

60kVA/120kV调感式串联谐振试验装置

　　60kVA/120kV调感式串联谐振试验装置

　　一、被试品对象及试验要求

　　110kV等级互感器，CVT，电容量0.01-0.02uF，试验频率为50Hz，试验电压不超过80kV。

　　二、工作环境

　　1. 使用环境温度: -10℃～+50℃

　　2 相对湿度: ≤90%(25℃)

　　3 工作频率: 50Hz±0.5Hz

　　4. 相对湿度：≤90%RH;

　　5. 海拔高度: ≤1000米;

　　三、装置主要技术参数及功能，

　　1. 额定容量：40kVA;

　　2. 输入电源：220V，频率为50Hz;

　　3. 额定电压：80kV;

　　4. 额定电流：0.5A;

　　5. 工作频率：50Hz;

　　6. 波形畸变率：输出电压波形畸变率≤1%;

　　7. 工作时间：额定负载下允许连续5min;过压1.1倍1分钟;

　　8. 温 升：额定负载下连续运行5min后温升≤65K;

　　9. 品质因素：装置自身Q≥10(f=50Hz);

　　10. 测量精度：系统有效值1.5级;

　　四、设备遵循标准

　　GB10229-88 《电抗器》

　　GB1094　　《电力变压器》

　　GB50150-91　《电气装置安装工程电气设备交接试验标准》

　　DL/T 596-1996 《电力设备预防性试验规程》

　　GB1094.1-GB1094.6-96 《外壳防护等级》

　　GB2900　《电工名词术语》

　　GB/T16927.1~2-1997《高电压试验技术》

　　五、系统配置及其参数

　　1. 激励变压器 5kVA/10kV 1台

　　a) 额定容量：5kVA;

　　b) 输入电压：0-250V，单相;

　　c) 输出电压：5kV;

　　d) 结 构：干式;

　　e) 重 量：约45 kg;

　　2. 控制箱 5kVA/220V 1台

　　a) 额定输出容量：5kVA

　　b) 工作电源：220±10%V 工频

　　d) 输出电压：0 - 250V，

　　g) 额定输入电流：20A

　　h) 额定输出电流：20A

　　i) 运 行 时 间：额定容量下连续5min

　　j) 额定容量下连续运行5min元器件最高温度≤65K;

　　k) 噪 声 水 平：≤50dB

　　l)重 量：约20kg;

　　3. 可调电抗器 20kVA/40kV 3节

　　a) 额定容量：20kVA;

　　b) 额定电压：40kV;

　　c) 额定电流：0.5A;

　　d) 电 感 量： 250H-510H/单节可调

　　e) 品质因素：Q≥10 (f=50Hz);

　　f) 重 量：约45kg;

　　六、供货清单一览表

　　(一)配置设备一览表

　　(二)设备附件一览表

　　七、设备技术性能

　　7.1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。

　　7.1.2需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。

　　7.1.3当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。

　　7.1.4该装置为干式组合式串联谐振装置，由干式试验变压器(励磁变压器)和一台干式电抗器组成。

　　7.1.5本装置整套设备应为组合式，适合现场使用。

　　7.1.6调压控制箱有过流保护功能，过流保护采用拨码整定。

　　7.1.7本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，

　　7.2串联谐振升压设备

　　电抗器与励磁变压器

　　7.2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。

　　7.2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不发生闪络、击穿。

　　7.2.3电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于45K。

　　7.2.4电抗器在额定电压下，5min内进行两次高端对地短路放电，整个装置不发生损坏。

　　7.2.5电抗器局部放电试验在装置自身系统下进行，在额定电压下不大于10pC。

　　7.2.6调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。

　　7.2.7电抗器操作系统的连接为软连接，具有一定的调节范围。

　　7.2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。

　　7.2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

　　7.2.10干式励磁变压器温升性能满足额定容量条件下绕组温升不大于45K，绝缘不开裂。

　　7.2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不发生闪络、击穿。
