中性点法电容电流测试仪的安全手册

　　测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。

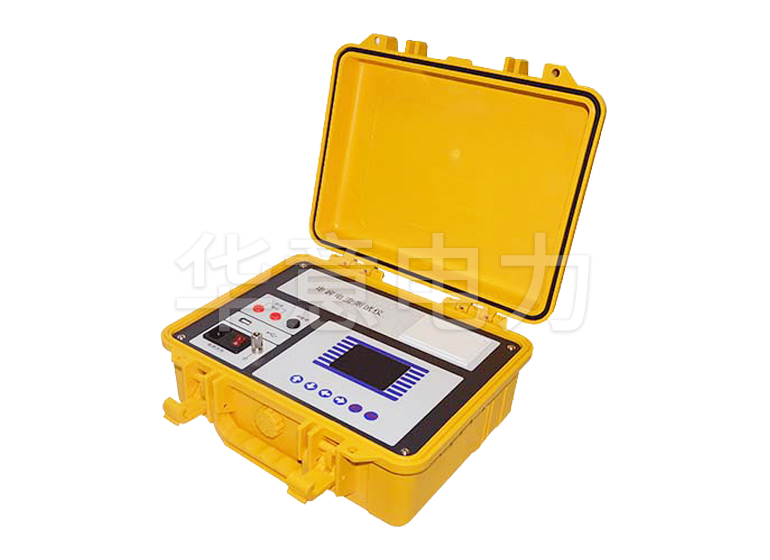

　　电容电流测试仪，采用中性点电容法测量配网电容电流该测量，在做好安全措施后，事先设置仪器参数后则无需触碰操作仪器，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

　　中性点法电容电流测试仪的安全手册：

　　测量时操作绝缘棒人员应带绝缘手套、穿绝缘靴!

　　绝缘棒碰触变压器中性点时间应尽可能短，在读数完毕后立即断开，读表人员宜站在绝缘垫上

　　保护间隙F放电电压要低于CN的额定电压，在系统中性点无过电压时不应动作。

　　(1)外加电容C可以按估算电网电容的1/3至3倍值分为几档来选定，以便进行重复测量，电容器的额定电压应在1kV以上。

　　(2)外如直接用电压表测量电压，除量程应满足要求外，还要求选用高内阻的，不宜使用内阻低、0.2级或更精密的电压表，也不宜采用磁电式电压表或真空管电压表。

　　(3)外测量工作应在天气良好无大风情况下进行，以免系统发生单相接地后中性点产生高电压带来危险。

　　(4)外电缆馈电系统一般不对称电压很低，为提高系统电容测量精度，要求有较高的不对称电压值，为此可在一相上接入电容器或断开一相电缆，其容量能使不对称电压提高到2%相电压，不过最后应当从计算出的系统对地电容中减去或加上这一部分电容。

　　例如，某一10kV电缆馈电系统估算的电容电流为100A，造成人不对称电压为2%相电压的电容电流

　　IC≈100×2%=2A

　　为此可选表2-5中截面95mm2，6km长具有电容电流等于6A的三相备用用电缆，使其一相断开(具有2A电流)，即可满足要求。

　　(5)外对没有中性点的电网可以利用连接组标号为Y·d11的配电变压器人为构成临时的中性点，然后应用中性点外加电容法确定电网电容电流。

　　(6)外在直馈送电系统中，如选择发电机中性点应用外加电容法时，要考虑电机3倍次数谐波对不对称电压的影响;

　　在测量中发电机的零序保护也要暂时退出，以免电机中性点接入CN后过大的电流使保护误动。
