无线氧化锌避雷器带电测试仪测量及补偿原理

　　无线氧化锌避雷器带电测试仪测量原理

　　无线氧化锌避雷器带电测试仪采用如图 1 所示的投影法计算基波及各次谐波的阻性电流。

　　图中：U1 基波参考电压

　　Ix1p 基波全电流峰值

　　Ir1p 基波阻性电流峰值

　　Ic1p 基波容性电流峰值

图 1 投影法

　　Φ 基波全电流超前基波参考电压的角度

　　计算公式：Ir1p = Ix1p·CosΦ

　　Ic1p = Ix1p·SinΦ

　　氧化锌避雷器全电流既含有氧化锌避雷器非线性产生的高次谐波，也含有母线电压谐波产生的高次谐波。与 Irp 相比 Ir1p 更加稳定真实;因此建议用 Ir1p 作为阻性电流指标，Φ和 Ir1p 均能直观衡量氧化锌避雷器的性能。

　　无线氧化锌避雷器带电测试仪相间干扰及自动补偿原理

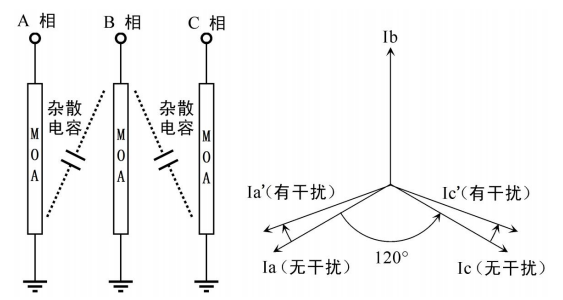

图 2 相间干扰

　　在现场三相同时测试一字排列的氧化锌避雷器时，如图 2 所示，由于杂散电容的存在，A、C 相电流相位都要向 B 相偏移，一般偏移角度为 2°～4°左右;这将使 A 相φ减小，阻性电流增大，C 相φ增大，阻性电流减小甚至为负，这种现象称相间干扰。解决这一问题的方法是采用自动补偿算法，即仪器内置的“自动边补”功能。假设Ia、Ic 无干扰时相位相差为 120°，假设 B 相对 A、C 相干扰是相同的;测量出 Ic超前 Ia 的角度Φca，A 相补偿Φ0a=(Φca-120°)/2，C 相补偿Φ0c= -(Φca -120°)/2。这种方法实际上对 A、C 相阻性电流进行了平均，极有可能掩盖存在的问题。因此建议考核没有进行自动补偿的原始数据(即补偿角度为 0°)，并考核其变化趋势。
