　　1、无线氧化锌避雷器带电测试仪主机面板

　　主机面板布置图如图 3 所示。

　　1.1 电流输入：分为 A 相(黄色)、B 相(绿色)、C 相(红色)三个输入通道;

　　1.2 参考信号输入：有线测试方式时，使用专用通讯电缆，用于连接电压采集器;无线时采用无线模块以及 GPS 进行同步。

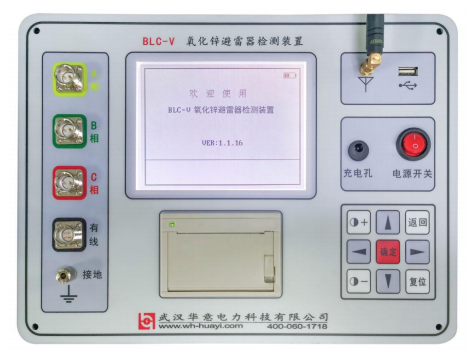

图 3 主机面板

　　1.3 液晶屏：工业级 320×240 点阵单色液晶屏，带 LED 背光，显示操作菜单、测试数据、等。

　　1.4 按键：操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据;“←→”为“左右”键，选择移动或修改数据;“确认”键，确认当前操作;“取消”键，放弃当前操作。

　　1.5 天线：在使用无线测试方式时，请将配套天线安装在天线座上，以便于良好的接收无线信号，不安装天线将大大缩短无线通讯距离。

　　1.6 优盘接口：外接优盘用，用来存储测试数据，请使用 YHXT 或 YHXT32 格式的 U 盘。在存储过程中，严禁拨出优盘。

　　1.7 打印机：打印测试结果，打印内容可选择，不关心的数据无需打印，从而节约打印用纸。

　　1.8 接地柱：在测试过程中，仪器必须可靠接地。在连接其它测试线之前应先连接接地线;在测试结束后，最后拆除接地线，以保证人身安全。

　　1.9 充电口：仪器充电器接口，请使用仪器配套专用充电器。

　　1.10 开关： 仪器电源开关，在不使用仪器时，请及时关闭仪器电源，以节省电池电量。

　　2、无线氧化锌避雷器带电测试仪电压采集器

　　2.1 通讯接口：有线测试方式时，使用专用通讯电缆，用于连接仪器主机参考信号输入。

　　2.2 天线：在使用无线测试方式时，请将配套天线安装在天线座上，以便于电压采集器有效的发射无线信号;不安装天线将大大缩短无线通讯距离，时间过长有可能烧毁内部无线模块。

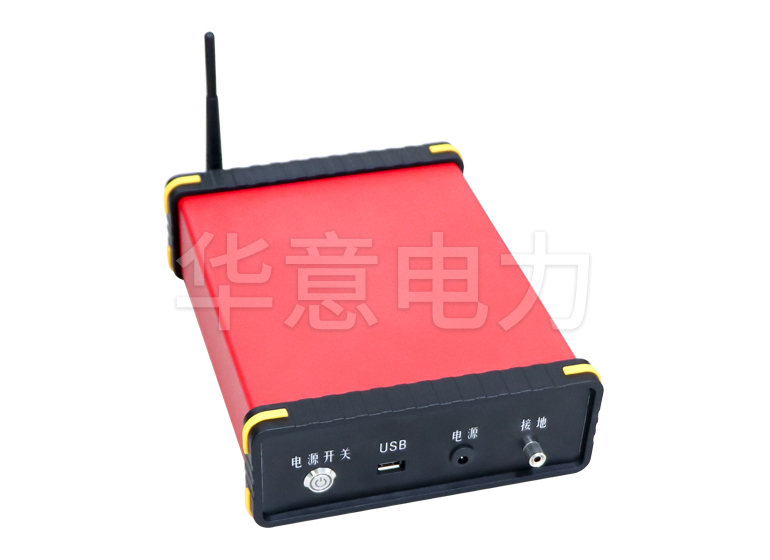

图 4 电压采集器

　　2.3 电源：仪器充电器接口，请使用仪器配套专用充电器。

　　2.4 电源开关： 电压采集器电源开关，在不使用时，请及时关闭电源，以节省电池电量。

　　2.5 电压输入：参考电压输入，分为 A 相(黄色线)、B 相(绿色线)、C 相(红色线)、中性点或地线(黑色线);选择参考相别为单相，且无论是 A 相、B 相、C 相、AB 相、CB 相都从 A 相(黄色线)和黑色线输入。

　　2.6 接地柱：在测试过程中，仪器必须可靠接地。在连接其它测试线之前应先连接接地线;在测试结束后，最后拆除接地线，以保证人身安全。
