无线氧化锌避雷器带电测试仪操作使用说明

　　无线氧化锌避雷器带电测试仪在进行测试前，仪器主机及电压采集器外壳应可靠接地，根据不同的测试方式进行正确的接线，各种测试方式下的接线说明请参照“测试接线”。当使用无线测试方式时，电压采集器尽量放置在比较高的位置(例如：PT 端子箱上面)，可增加无线通讯距离。

　　1、智能电量管理

　　无线氧化锌避雷器带电测试仪在长时间未操作时，将自动关闭液晶背光，以节省电量，并显示提示窗口及发出提示音提示用户关闭仪器电源;仪器带低电量提示功能;仪器电量低时可插充电器进行充电，并可在充电过程中对仪器进行正常操作使用。

　　2、打印机使用说明

　　打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。当打印出的打印纸带有粉红边时，表示打印纸即将用完，请及时更换打印纸。

　　打印机自检：在仪器电源关闭的情况下按住按键不放，同时给仪器上电，即打印出自检条。

　　打印机换纸：扣出旋转扳手，打开纸仓盖;把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

　　3、主机操作说明

　　打开无线氧化锌避雷器带电测试仪主机电源开关，仪器初始化后进入开机屏幕(见图 1)，显示仪器型号、软件版本号、电池电量和 GPS 信号等信息;随后自动进入此时可以按下“→”键即可看到“主菜单”。

图 1

　　“主菜单”包含“文件”、“测试”、“设置”、“关于”四个菜单选型。如图 2 所示：

图 2

　　【打开文件】打开当前保存到本机的历史数据文件。

　　【删除文件】删除当前保存到本机的历史数据文件。

　　【删除目录】删除本机的文件目录。

　　【格式化】清空所有保存的记录文件。

　　【U 盘升级】使用 U 盘对设备进行软件升级。

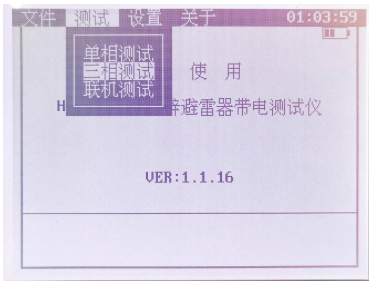

　　“测试”界面如下图 3 所示，“测试”菜单包含三个目录

　　【单相测试】对氧化锌避雷器进行单相测试，一般选择 B 相来进行单相测试。

　　【三相测试】对氧化锌避雷器进行三相同时测试。

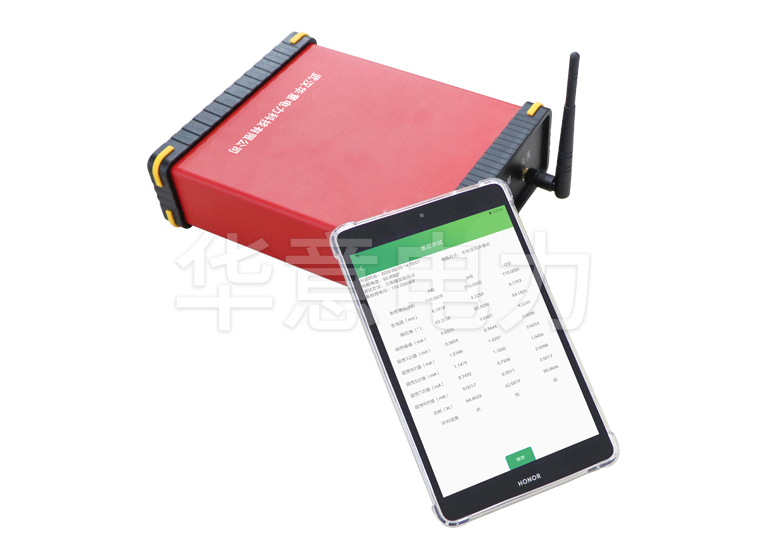

　　【联机测试】通过平板或者手机等终端联机设备进行测试。

图 3

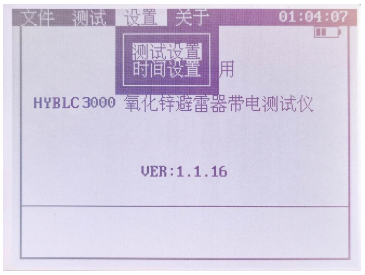

　　“设置”界面如下图 4 所示：

　　【测试设置】对测试参数进行测试

　　【时间设置】对仪器时间进行设置

图 4

　　“关于”菜单用来显示设备软件版本以及版权信息等。

　　3.1 测试参数设置

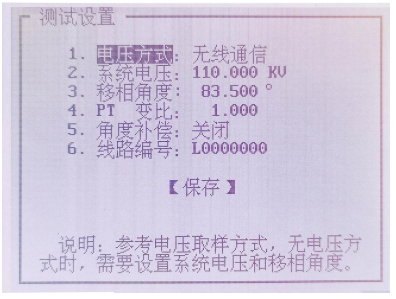

　　在无线氧化锌避雷器带电测试仪“主菜单”屏幕中选择【设置】菜单，然后选择【测试设置】进入“测试参数设置”屏幕，见图 5。

图 5

　　按上下键选择设置项目，按“确认”或右键进入具体数值设置;当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。下方的提示窗口显示相应设置项的操作说明及重要提示。

　　【电压方式】选择一起的测量方式，有无线通讯、有线通信、无电压方式三种电压方式可以选择。

　　【系统电压】根据实际情况设置系统测母线电压。

　　【移相角度】根据实际情况设置需要移相当角度，一般无须进行修改。

　　【P T 变比】在有线、无线测试方式下设置 PT 电压变比值，

　　【角度补偿】是否打开测量过程中的角度补偿。

　　【线路编号】对测量的线路编号进行设置。

　　【保存】设置完成后对设置的参数进行保存。

　　3.2 测试数据显示屏幕

　　测试数据显示屏幕如图 6 所示分为：测试数据、操作按钮

　　【测试】根据设置的相关参数开始一次测试。

　　【保存】对当前测量数据进行保存到本地。

　　【打印】打印当前测量到底所有数据

图 6

　　3.3 测试数据说明

　　系统电压：根据参数设定的变比以及二次采样电压计算出来的系统电压。

　　全电流：采样到底 A、B、C 三相全电流有效值。

　　相位角：采样到底 A、B、C 三相电压与电流的夹角。

　　阻性峰值：阻性电流的峰值。

　　阻性 1 次：阻性基波电流的有效值。

　　阻性 3 次：阻性 3 次电流的有效值。

　　阻性 5 次：阻性 5 次电流的有效值。

　　阻性 7 次：阻性 7 次电流的有效值。

　　阻性 9 次：阻性 9 次电流的有效值。

　　功耗：即基波阻性电流有效值与基波电压有效值的乘积。

　　相位角：基波电流超前基波电压的角度，其中已经包含了补偿角度。仪器根据Φ给出结论的判断依据如下表：
