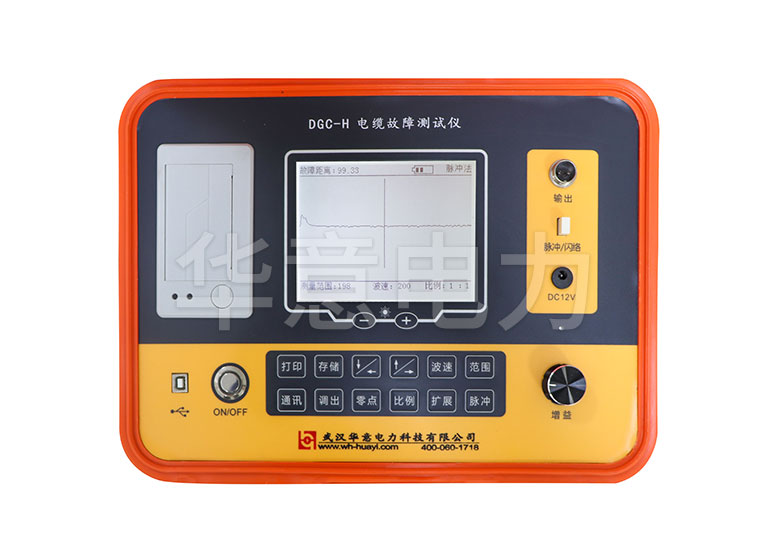

电缆故障测试仪测试中的几个技术问题

　　电缆故障测试仪在日常测试中可能会出现一些技术性问题，下面我们来简单介绍一下。

　　1、波速的测量按以下步骤进行

　　1)将已知长度的被测电缆(假设为500m)接在仪器的输出端口触发工作方式置于“脉冲”法。改变测量范围到636m档，当此屏幕上应有被测电缆的回波脉冲。

　　2)按动“►”键，使活动光标到回波波谷的起点停下。

　　3)按“六、中3、的5)”方法改变波速，使故障距离显示为500m，这时所显示的波速即为被测电缆的波速。测试电缆时就可预置此传播速度。

　　2、波形比较法

　　波形比较法是脉冲法的一种特殊方法。其操作步骤是在障碍电缆中，找出一对良好线对，先按脉冲法测试其波形后，按照存储的操作步骤将此波形存储。然后再把障碍线对接在仪器的测试端口上，测得障碍波形。按照调出的操作步骤将良好线对的波形调出。显示屏则同屏显示出障碍线波形和良好线波形，比较两者的差异，即可确定故障。如图1所示。

图1　比较法波形

　　3、充电

　　1)为了随时掌握仪器电池可维持的工作时间，方便携带外出使用，仪器屏幕上方有电池无电，已不能维持仪器正常工作时，屏幕将出现提示“正在放电，请稍候……”放电工作完成后将执行自动保护关机，防止电池过放电而损坏。
