开关触指压力测试仪测量前的准备

　　开关触指压力测试仪测量前的准备。

　　1、开关触指压力测试仪测量前确定需要测量隔离开关触指压力的触头接触面的宽度 b(用游标卡尺测量，见图 1);

图1 隔离开关触头测量示意图

　　用所配游标卡尺测量插入负荷开关静触头内的动触头的宽度，然后选择所配的定开距的配件。定开距的配件只能进行最大±0.2mm 的微调。

　　2、根据触头宽度 b，调整测试仪测试钳(下面称之为模拟触头)的宽度 a(，见图2、图3)，使 a=b;

图2 模拟触头宽度测量示意图

图3 模拟触头宽度测量示意图

　　3、图2 是用于 GW16、GW22、GW6 等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件 4、附件 5，装上附件 1、附件 3 销(“1”用于静触头直径 60mm 的刀闸，静触头直径 40mm 的刀闸装附件 2、附件 3 销)，将卡尺锁定在 a 上，卡住模拟触头，再缓慢调节螺栓 S，调好后锁紧螺母 N。

　　4、图3 是用于 GW4、GW5、GW7 等转入式隔离开关模拟触头的调整，装上附件 4.1(4.1 用于触头宽度 58-70mm 的刀闸，4.2 用于触头宽度 70-83mm 的刀闸)，将卡尺锁定在 a 上，卡住模拟触头，再缓慢调节螺栓 S，调好后锁紧螺母 N。

　　5、准备测量

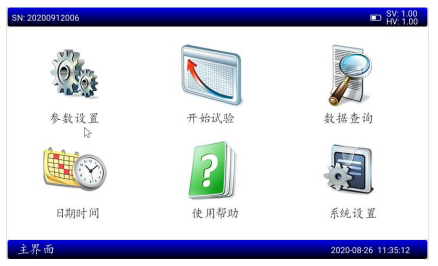

　　连接好接地线和传感器测量信号线(传感器信号线旁边不能有电磁干扰)，打开测试仪电源开关，等待 3-5 秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：

　　参数设置：主要用来选择传感器类型。

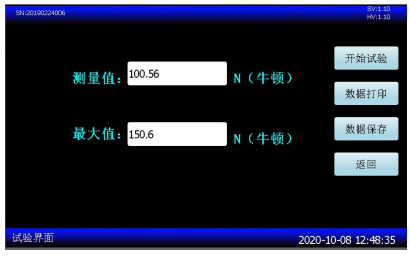

　　开始试验：对设备测量进行操作，如下图所示然后按触屏【开始试验】开始试验，试验结果当屏进行显示，其中测量值为当前测量的压力值，最大值为本次测量过程中记录的最大值。

　　【数据保存】可以对当前测量值进行本地保存。【数据打印】打印当前测量数据。【返回】返回主界面

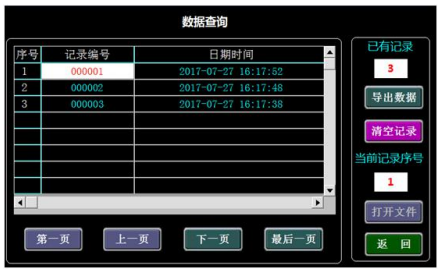

　　数据查询：对保存的历史数据进行查看，导出到优盘或者删除等操作。

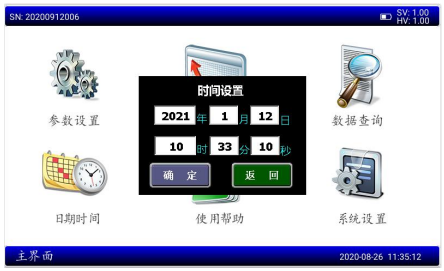

　　日期时间：对设备日期或者时间进行设置。

　　使用帮助：使用设备的方法，以及注意事项。

　　系统设置：版本信息、厂家信息以及设备升级等。
