几种不同的开关触指压力测试仪模拟触头调试方法

　　开关触指压力测试仪有多种测量方法，下面我们介绍几种不同的开关触指压力测试仪模拟触头调试方法。

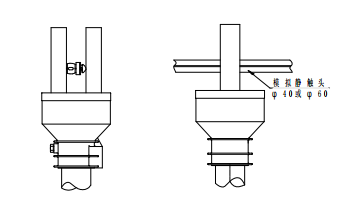

　　1、图 1、图 2 是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头，放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。

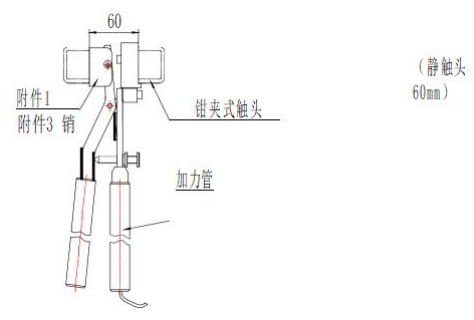

图 1 折臂式隔离开关(静触头 60mm，如 GW22B-252)测量示意图

图 2 折臂式隔离开关(静触头 40mm，如 GW22B-126)测量示意图

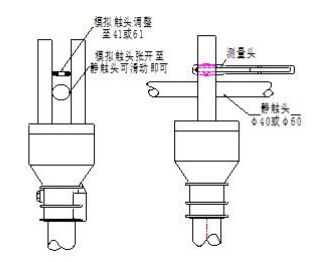

　　2、图 2 是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸 a 调整到大于静触头 1mm 左右，如静触头直径为Φ40mm，则需调整 a=41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢!

图 3 转入式触头隔离开关压力测量示意图(如 GW4、GW5 系列)

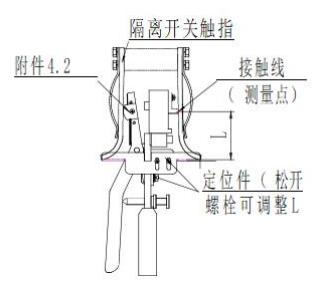

　　图 3 是触头转入式隔离开关(GW4-40.5/126、GW5-40.5/126 等型号)触指压力测量示意图，为了测量准确和方便，可装配定位件 6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于 L。

图 4 转入式“U”形触头隔离开关压力测量示意图(如 GW7B-252)

　　图 4 是触头转入式隔离开关(GW4-252、GW7-252 等型号)触指压力测量示意图， 由于测量点触指端部较远，不能装配定位件。

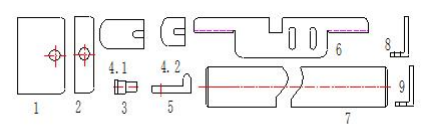

图 5 压力仪测量附件示意图(附件5已去掉)

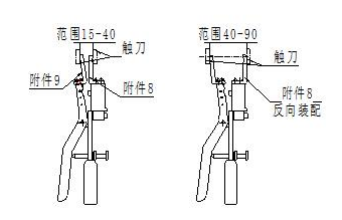

　　3、图 6 是测量户内隔离开关的示意图，装上附件 8、9 后可以测量触刀开距为 8-40mm 范围内户内隔离开关。当开距大于 40mm 时，就可以反装附件 8 进行测量。

图 6 GN 系列户内隔离开关测量示意图

　　隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于 GW16、GW17、GW22、GW23、GW6 等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。

　　图 7 是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。

　　剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸(如图 7 所示，Φ40+0.1、Φ60+0.1，根据需要也可配Φ50+0.1)，实际测量方法见图 8。

　　注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”!

图 7 GW22 等折臂式隔离开关模拟触头(Φ40、Φ50、Φ60)

图 8 GW22 等折臂式隔离开关用模拟触头测量示意图
