地下电缆故障定位仪多脉冲测试法
发布时间:2021-07-15 10:15:58
浏览次数:3376
华意电力专业生产地下电缆故障定位仪,接下来为大家分享电缆故障测试仪在测试中的几个技术问题解答。
多脉冲测试法基本原理:

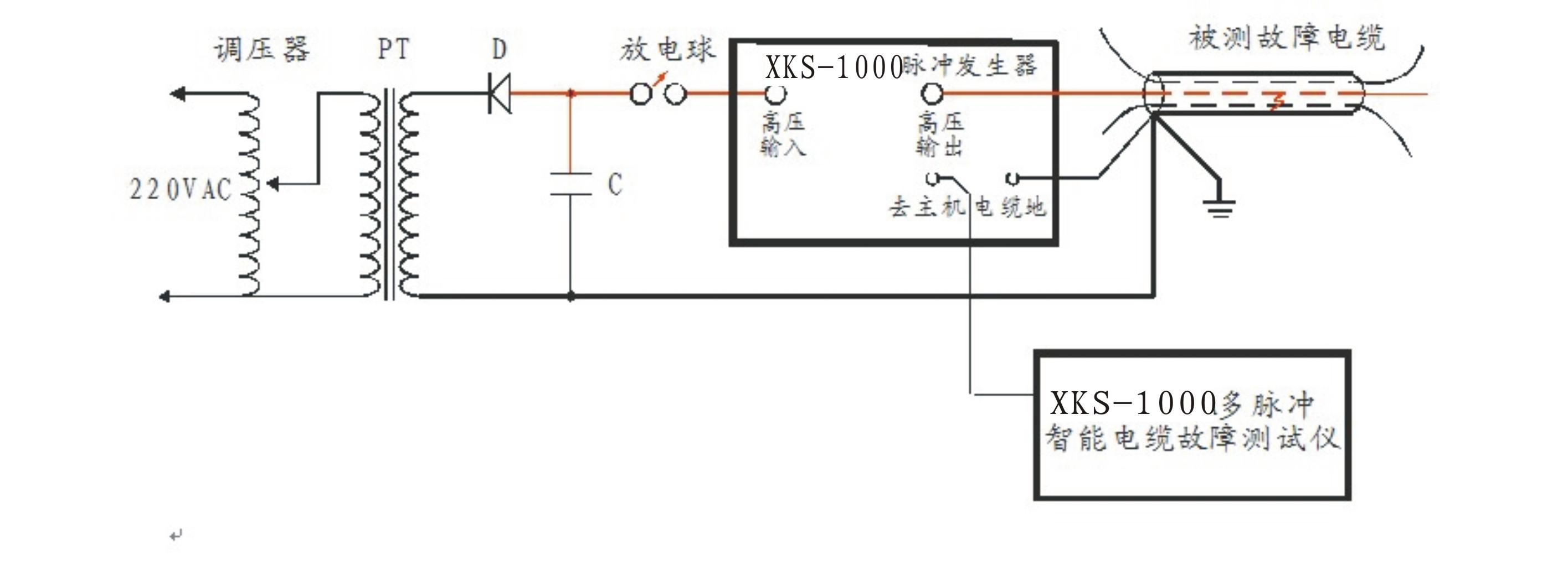

多脉冲智能电缆仪系统的组成方框图如图所示
![地下电缆故障定位仪.jpg 地下电缆故障定位仪.jpg](/ueditor/php/upload/image/20210715/1626315704256992.jpg)
作为采用多脉冲法的电缆故障测试系统,本套仪器包括可以产生单次冲击高压的“一体化高压发生器”、“多脉冲产生器”、和测试波形分析处理的“多脉冲智能电缆故障测试仪”。
简单工作原理:
“多脉冲产生器”的作用是将“一体化高压发生器”产生的瞬时冲击高压脉冲引导到故障电缆的故障相上,保证故障点能充分击穿,并能延长故障点击穿后的电弧持续时间。同时,产生一个触发脉冲启动“多脉冲自动触发装置”和电缆故障测试仪。“多脉冲自动触发装置”立即先后发出多个测试低压脉冲,经“高频高压数据处理器”传送到被测故障电缆上,利用电缆击穿后的电流电压波形特征,将形成的反射脉冲记录在显示屏上。

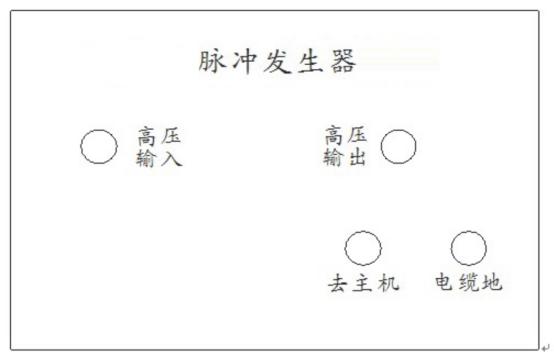

多脉冲发生器的面板结构示意图如图所示:
![地下电缆故障定位仪.jpg 地下电缆故障定位仪.jpg](/ueditor/php/upload/image/20210715/1626315797556373.jpg)
