电缆故障测试仪多脉冲测试连线与操作步骤
发布时间:2021-07-20 10:50:11
浏览次数:4982

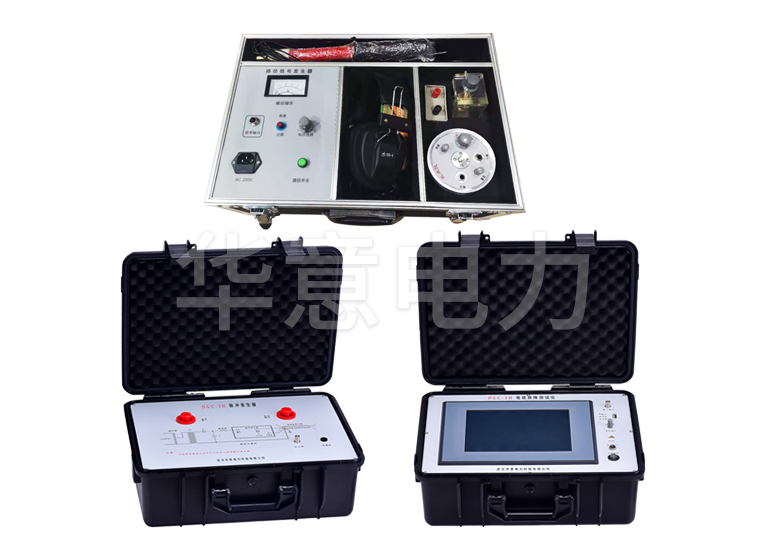

华意电力专业生产地下电缆故障定位仪,接下来为大家分享电缆故障测试仪多脉冲测试连线与操作步骤。
![电缆故障测试仪.jpg 电缆故障测试仪多脉冲测试连线与操作步骤.jpg](/ueditor/php/upload/image/20210720/1626761131588210.jpg)
测试前的准备工作:
1、测全长
在进行冲击高压多次脉冲法测试之前,应首先进行电缆全长的测量。此步骤的目的是检查仪器是否有故障,同时保存此波形,以便判读故障距离。低压脉冲法测试的开路全长波形如图所示。
2、将高压发生器、电缆故障相、系统接地线、电缆接地线、电缆故障测试仪连接起来。仔细检查接线确保无误。现场接线如图十八所示。
3、打开仪器电源,屏幕将在完成自检程序后自动进入设置界面。根据现场被测电缆种类、长度和初步判断的故障距离选择脉冲宽度,按照屏幕模块中的相关键完成初始状态设置。
完成设置界面后,图形界面左上方将显示一行此次设置的所有参数值。
![电缆故障测试仪.jpg 电缆故障测试仪多脉冲测试连线与操作步骤.jpg](/ueditor/php/upload/image/20210720/1626760958744440.jpg)
低压脉冲法测试的开路全长波形界面
