变压器直流电阻测试的目的、方法及注意事项

　　变压器直流电阻测试目的：

　　1、检查绕组接头的焊接质量，绕组是否有匝间短路；

　　2、有载分接开关各位置触点是否良好，分接开关实际位置与指示位置是否一致；

　　3、出线是否断线；

　　4、对于三相电力变压器，根据试验结果计算其三相直流电阻的不平衡率，判断是否符合设计或相关标准

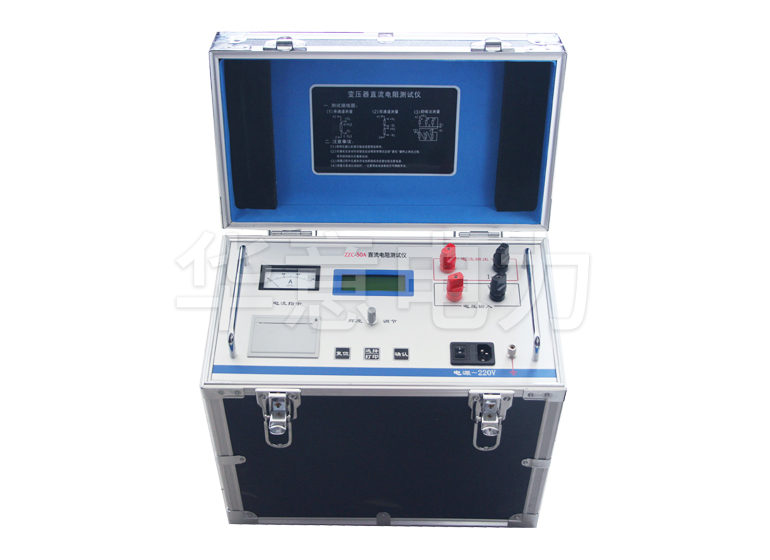

　　变压器直流电阻用直流电阻测试仪测量

　　测量直流电阻是变压器测试中的一个重要项目。通过测量直流电阻，可以检查设备的导电电路是否存在接触不良、焊接不良、线圈故障、接线错误等缺陷。在中小型变压器的实际测量中，多采用直流电桥法。当被测线圈的电阻值大于1Ω时，一般用单臂电桥测量，电阻值小于1Ω时，用双臂电桥测量。采用双臂桥接线时，桥的电位桩头应靠近被测电阻，电流桩头应接电位桩头。

　　测量前应估算出被测线圈的电阻值，将直流电阻测试仪的电桥比旋钮置于适当位置，将未测线圈短接接地，然后接通电源开关。充电。供电充足后，按下振镜开关，快速调整测量臂，使电流检测仪指针向振镜刻度中间零线移动，微调至指针稳定，记录电阻停在零位时的值。此时被测线圈的电阻值=乘数×测量臂的电阻值。测量完成后，先打开振镜按钮，然后松开电源开关。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了10A直流电阻快速测试仪(以下简称直阻仪)。10A直流电阻测试仪采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

　　在测量过程中，除严格遵守电气安全规程和设备试验规程外，还应注意以下几点：

　　1）当线圈温度稳定时，变压器油箱上下温差不超过3℃；

　　2）由于变压器线圈的电感，测量时充电电流不稳定。需要在电流稳定后进行计数，必要时缩短充电时间；

　　3)  应尽可能降低测试电路中导体的接触电阻。运行中的变压器分接接头常受油膜等污物的影响，使接触不良。一般需要多切换几次再测量，以免误判；

　　4)  测量变压器低压侧时，所有人员应与高压侧保持安全距离；

　　5）在测试过程中，测试线夹必须固定牢固。其中一台大型变压器在测试时电流较大，如果接线不够可靠，很容易产生电弧；其次，如果在测试过程中夹具掉落，很容易损坏仪器（高压）。

　　6）变压器直流电阻测试仪在运输、储存和工作过程中，应避免强烈振动、阳光直射和磁场。存放和保管仪器时，应注意环境温度和湿度。应放置在干燥、通风、无腐蚀性气体的地方。不允许受潮、雨、日光影响。使用时应小心处理。

        以上就是华意电力对直流电阻测试仪的介绍，如果您还有更多想要了解的，欢迎在线或来电咨询。
