变压器耐压试验的三种常用试验方法

　　变压器耐压试验的三种常用方法：

　　1、工频耐压试验曾称为外耐压试验。外部耐压试验是对被测变压器加工频高压一分钟的试验，通常称为工频耐压试验。它是评定不同侧绕组之间以及绕组对地之间的绝缘性能，即评定变压器的主绝缘水平，因此只适用于全绝缘变压器。因此，在测试过程中，被测变压器不同侧的绕组连接在一起。

　　然后，电压施加到一个绕组，另一个绕组接地。外接耐压测试时，电源电压低时开机；当测试电源电压达到测试电压的40%以下时，升压速度任意；40%以上时，以每秒3%的速度均匀增加；达到规定电压和持续时间后，应在5s内迅速均匀地将电压降至试验电压的25%以下，方可切断电源。

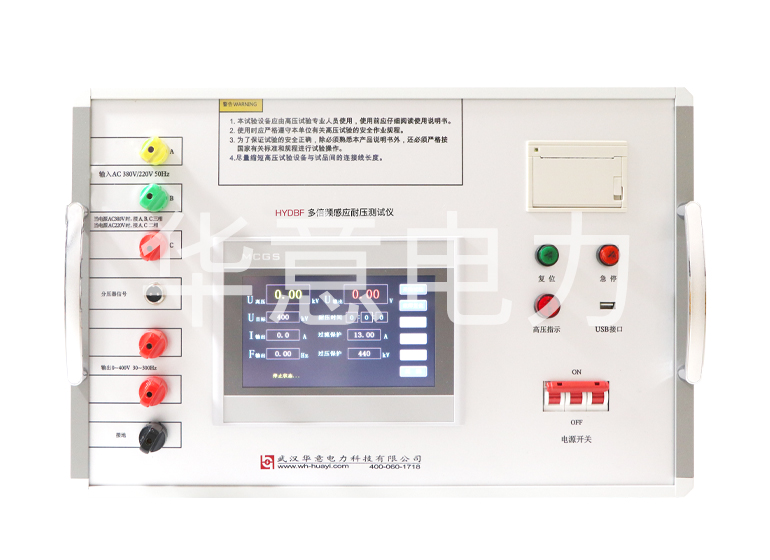

　　2、感应耐压试验：全绝缘变压器的感应耐压试验是打开高压绕组，对低压施加两倍额定电压100~250Hz的耐压试验。随着频率的提高，铁芯在不饱和时可以保证两倍的感应电压，因此测试绕组的匝间、层间和相间的绝缘性能，即评估变压器的纵向绝缘水平。对于分级绝缘的变压器，可以通过提高（支持）中性点电压来检查主绝缘水平。这样，电感耐压试验不仅进行纵向绝缘试验，也弥补了变压器不能进行外部耐压试验的不足，同时等效进行了外部耐压试验。分级绝缘变压器的感应耐压试验常采用分相感应试验法进行。

　　将未测试的两相线端并联接地，将中性点升高到电压的1/3左右，使测试相线端满足外部耐压测试的要求，感应电压相绕组已达到感应测试要求。如果这不符合测试要求，可以调整位置，甚至可以使用另一个变压器作为支撑变压器来支撑中性点。新标准要求在感应试验时测量局部放电量、启动和熄灭局部放电电压。

　　3、冲击电压试验：冲击电压试验分为雷电冲击试验（包括全波冲击试验和斩波冲击试验）和操作波冲击试验。在新编制的IEC76-3标准中，对于Um≤40.5kV以下的变压器，全波冲击试验和斩波、工作波冲击试验均为例行试验。对于Um≥72.5kV的变压器，全波冲击试验为例行试验，斩波冲击试验为型式试验。对于Um≥252kV的变压器，全波、斩波和工作波冲击试验均为例行试验。

　　全波和斩波冲击试验交替进行，一般采用负极性。首先，执行一次全波激波、两次斩波激波和两次全波激波。因此，需要截断装置。当变压器容量较大时，当因容量大而不能满足波形时，应采用多级冲击电压发生器并联运行。对变压器中点进行冲击试验时，由于三相来波，电容较大，但试验电压一般不高，应将几级冲击电压发生器并联，然后加压。

　　华意电力提醒大家，三种常用变压器耐压试验的方法侧重点不一样，应现场应根据具体情况去选择合适的试验方法。
