串联谐振测试装置特点

　　串联谐振是一种电路特性。它也是串联谐振测试装置。

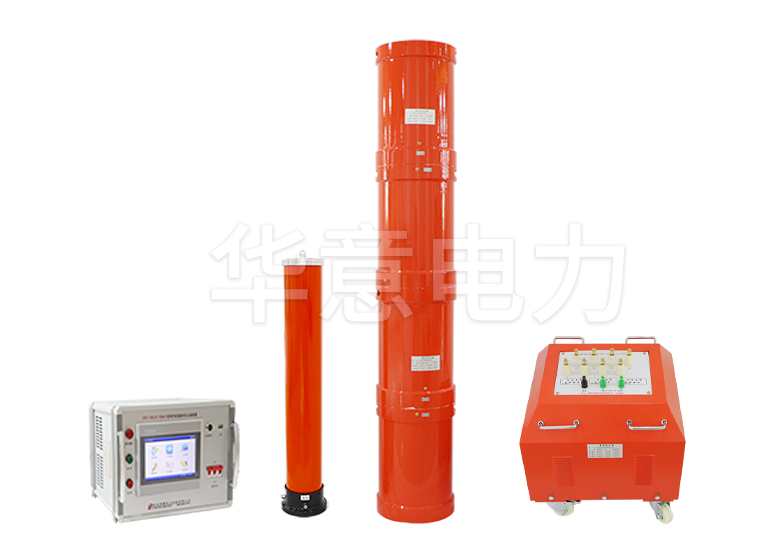

　　串联谐振试验装置分为调频型和调制型。一般由变频电源、励磁变压器、电抗器和电容分压器组成。测试对象的电容器和电抗器形成串联谐振连接方式；分压器并联在被测物上，用于测量被测物上的谐振电压，并产生过压保护信号。

　　在电阻、电感和电容组成的串联电路中，当电容电抗XC等于感抗XL，即XC=XL时，电路中电压U和电流I的相位相同，电路呈现反抗。这种现象称为串联共振。当电路发生串联谐振时，阻抗z=√R^2+(xc-xl)^2=R，电路中总阻抗最小，电流会达到最大值。

　　如果谐振频率等于电源的频率，电感和电容上的电压可以比电源的电压高很多倍。这就像在秋千上荡秋千。只要遵守它的规定，不需要用很大的力，就可以摆动得越来越高，从而提升电压。从理论上讲，电容和电感的阻抗相互抵消，只剩下直流电阻，所以电流可以很大。电阻是耗能元件，电容和电感是储能元件，电源是供能元件。如果一个周期内的补充能量大于电阻消耗的能量，则系统能量会增加（电感和电容两端的电压会增加），并且环路电流会增加，电阻消耗会增加，可以增加以达到平衡。电线电缆的测试是通过串联升压获得高压。
