电机的直流绕组电阻是多少，如何测试

　　直流电阻是电机绕组的一个重要参数。它与电机绕组的设计、所用漆包线的材料、环境温度等诸多因素有关。在电机检验试验和型式试验过程中，直流电阻检测是必测项目；对于标准化生产的电机企业，在电机绕组铁芯浸漆前会进行直流电阻检测，以免出现不合格要求。产品进入后续生产环节。直流电阻的测定也是电机试验的重要环节。通过对实测电阻值的分析，可以初步判断被测电机绕组的匝数、线径、并联绕组数、接线方式和接线质量是否符合要求，是否存在严重的短路现象。绕组匝之间的电路故障。绕组的直流电阻参与电机损耗和温升的计算，直接影响电机性能评价的效果。因此，绕组直流电阻的测量测试应选择精度更高的测试仪器，力求检测数据的准确性更高。

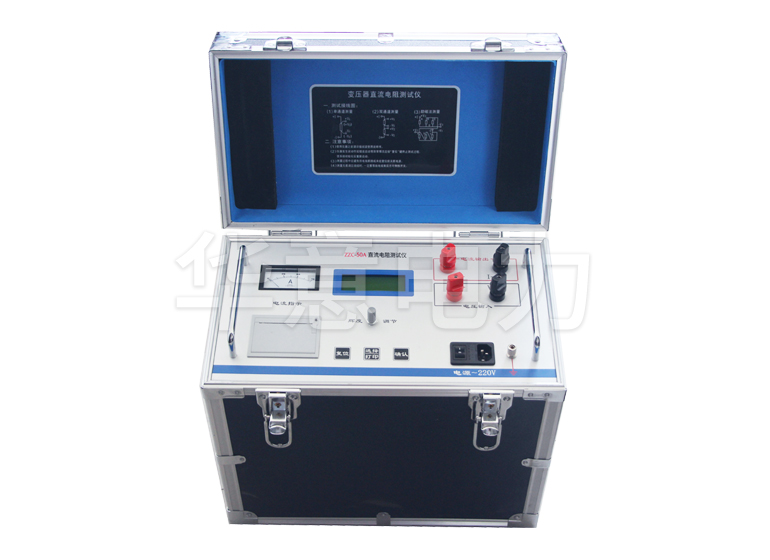

　　在电机测试中测量绕组直流电阻时，一般采用直流电阻测量仪（如电阻测试仪、直流电桥等）直接测量，有时也采用电压电流法（一般不用）。

　　三相绕组直流电阻的测量

　　三相交流异步电机和同步电机的定子、三相绕线电机的转子具有三相对称绕组。在国家电机标准中，规定了这些绕组的直流电阻测量方法。测量时应测量被测绕组的温度。如果电机处于实际冷态，可以使用环境温度进行温度校正。在进行型式试验或其他需要准确结果的试验时，每相电阻或每线电阻测量 3 次，取 3 次的平均值作为测量结果。

　　● 直接测量相电阻

　　当电机的定子或转子的三相绕组全部从每相的首尾引出，或三相绕组在电机中已接一个星形（Y形），但中性点导线（中性点时）也引出，可分别测量各相的直流电阻。

　　● 测量线路电阻

　　当电机的定子和转子的三相绕组在电机内部接一个星形（Y）或三角形（△）时，只测量每两个外部的电阻（即线路电阻）。可以测量线端，然后用公式换算出相应的相电阻。

　　线路电阻到相电阻的转换

　　如果绕组的相电阻为R相，线电阻为R线，则线电阻的计算可根据电阻串并联原理计算。

　　●由相电阻换算线电阻

　　当电机绕组为星形接法时，原理图如图1所示，R线=2R相。

　　电机绕组角接时，原理图如图2所示，R线=2R相/3。

　　●线电阻换算相

　　电阻 不同连接方式下相电阻换算线电阻的公式可以进行数学转换。

　　电机绕组星形接法时，原理图如图1所示，R相=0.5R线

　　当电机绕组为角接时，原理图如图2所示，R相=1.5R线。

　　●不同温度下电阻值的换算

　　一般来说，金属导体的直流电阻与其温度有固定的关系。该关系式表示为：

　　R1=R2×(K+t1)/(K+t2)………… (1)

　　式中： R1--温度为t1℃时的直流电阻（Ω）；

　　R2--温度为t2℃时的直流电阻（Ω）；

　　K--常数（0℃时，导体电阻温度系数的倒数），铜绕组K=235，铝绕组K=225。

　　●不同测试条件下的电阻标准

　　在型式试验报告中，会根据电机的不同绝缘等级给出电阻率值。比如B级绝缘电机的电阻是75℃，而F级绝缘电机是95℃的电阻，H级绝缘电机是105℃的电阻。在检验测试评价标准中，习惯上给出20℃时的电阻。当温度有偏差时，可按式（1）换算。
