变电站接地电阻测试方法的原理及意义

　　近年来，国内很多变电站因雷击形成扩大事故，大部分与地网有关的接地电阻不合格，起到工作接地和保护接地的作用，接地电阻过大时：发生接地故障，中性点电压偏移增加可能会导致声音相位和中性点电压过高而导致设备损坏，超出所需的绝缘水平。雷击或雷电波攻击，由于电流非常高的残压，使附近设备受到反击的威胁，并减少接地网保护设备（架空输电线路和变电所用电设备）带电导体抗射线水平，达不到设计要求而损坏设备。

        接地系统接地电阻的合格与否直接关系到变电站操作人员、变电站维修人员的人身安全；但由于土壤对接地装置有腐蚀作用，随着运行时间的延长，接地装置已经腐蚀，影响变电站运行的安全；因此，必须大力加强网络对接地电阻的定期监测；运行变电站网络接地电阻测量，较大的系统干扰网电流流入以及测试引线之间的干扰，使测试结果误差。尤其是大接地电阻小（一般在0.5Ω以下），即使是细微的干扰测试结果也会产生巨大的影响；对网络接地电阻测试不准确，不仅会损坏设备，还会造成此类接地网络误变造成不必要的损失，结合我的接地阻抗测试方法总结如下：

　　一、接地电阻测试原理和方法：

　　测试接地方式接地阻抗 电流电极尽量布置在正常电流极与试验接地装置dcG边缘的距离应为试验接地装置最大对角线长度D的4～5倍（平行布线法），2倍以上（三角形接线法理想地区土壤电阻率均匀），电压引线长度为电流引线长度的0.618倍（扁线接线法）或等于电流线（三角形接线法）。

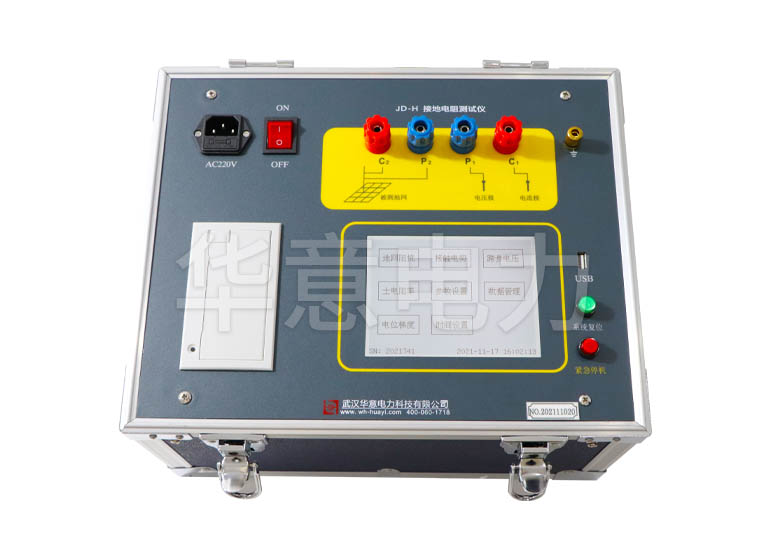

　　1、E极在使用三极测量时必须与P1一起短接，本地网络接地电阻小，本地网络接地电阻小（≤0.5Ω），以提高测量精度，减少仪器和接地网络测量引线电阻和接触电阻测量结果可以解开EP短接；减少单独引线连接到接地网络测试点造成的接触电阻误差。

　　注：

　　1、E——接被测网络；

　　2、P1——接被测网络；

　　3、P2——然后测量电压线（0.618倍电流线长度）；

　　4 C——接测量电流线（其长度取地网，对角线长度的4～5倍）；

　　二、检测注意事项及意义

　　接地装置的大部分特性参数与土壤水分密切相关，对装置状态的地面评估和验收试验应尽量在旱季和土壤湿度大的情况下进行。不结冰，不宜在打雷、下雨、下雪或雨雪过后立即进行。实测为我们的整改提供了可靠依据。建议对变电站接地条件进行整改优化，使接地网的接地电阻满足要求，从而有效防止因跨步电压对设备绝缘损坏造成人身伤害或设备损坏。发挥保证电气设备安全运行的作用，为变电站工作人员营造安全放心的工作环境。
