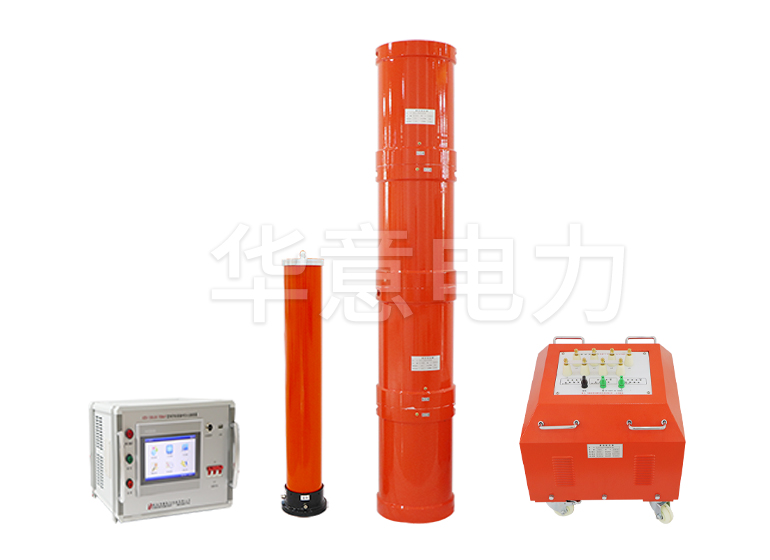

串联谐振电抗器你都了解吗

　　串联谐振电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

　　电抗器分类

　　电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。在电子电路常叫电感器，在电力系统中常叫电抗器。

　　依靠线圈的感抗阻碍电流变化的电器。按用途分为7种：1、限流电抗器。串联于电力电路中，以限制短路电流的数值。2、并联电抗器。一般接在超高压输电线的末端和地之间，起无功补偿作用。3、通信电抗器。又称阻波器。串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。4、消弧电抗器，又称消弧线圈。接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。5、滤波电抗器。用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。6、电炉电抗器。与电炉变压器串联，限制其短路电流。7、起动电抗器。与电动机串联，限制其起动电流。

　　电抗器用途

　　1、讲到电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

　　2、电抗器的用途具体可分为：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

　　电抗器作为无功补偿手段，在电力系统中是不可缺少的。

　　限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低，我们煤矿向井下供电的输出线上就串有电抗器。

　　另外我们煤矿的提升系统直流电机的整流输出回路也串有电抗器，这种电抗器是平波电抗器，因为整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的，这种纹波往往是有害的，需要由平波电抗器加以抑制，使输出的直流接近于理想直流，这在晶闸管整流电气传动中是比不可少的，有时还要有两个电抗器并联后再串进直流回路。再者我们的中央风井的抽风异步电机，由于电机功率比较大，6kV/1250kW，启动电流大，对网络电压影响在电机启动时，转子电流频率fz最大，Rf与Xd最大，电动机可以获得较大起动转矩，启动后，随着转速的提高转子电流频率逐渐降低，Rf和Xf都自动减小，近似地得到恒转矩特性，实现了电动机的无级启动，启动完毕后，短路切除。
