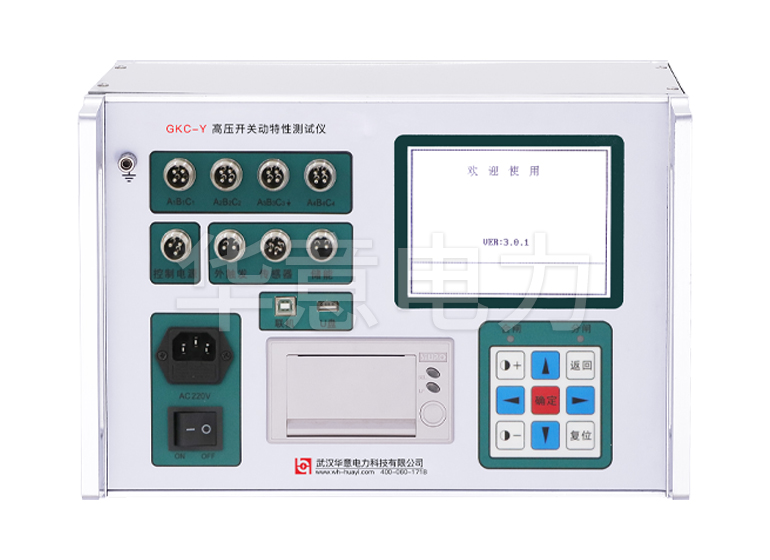

高压开关动态特性测试仪测试不动处理

　　现场使用高压开关动态特性测试仪控制分合闸操作时，开关不动作如何处理？

　　1、现场合分闸控制接线错误或控制回路有问题

　　解决方法：查找现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助触点。

　　检查控制回路以确保回路畅通。

　　2、高压开关动态特性测试仪提示“输出短路或负载过大，请关机检查控制接线”

　　(1)控制接线错误，导致仪表输出短路，导致短路保护功能启动，仪器“合、开控制电源”无输出。

　　解决方法：高压开关动态特性测试仪关机后，按上面第一条和第一条检查接线。

　　(2)励磁线圈负载过大，高压开关动态特性测试仪不能正常驱动

　　处理：

　　1）对于电磁机构的开关，开关合闸线圈所需的驱动电流很大（可达100A或几百安培），仪表工作电源的最大负载能力为20A。造成负载过大，高压开关动态特性测试仪不能正常驱动。

　　在现场，合闸控制线一般接在合闸线圈前级的合闸接触器线圈上，用高压开关动态特性测试仪来控制开关接触器的合闸。开关合闸线圈由接触器驱动，使开关动作。或“外触发”操作开关合闸方式。

　　2）对于液压和弹簧机构开关，当输出电流大于6A时，仪器默认为“超载”。仔细检查或用万用表测量合闸线圈电阻值，确认合闸线圈电流较大。然后请仔细检查接线，确认合闸输出没有短路，然后取消仪表测试的短路保护功能。
