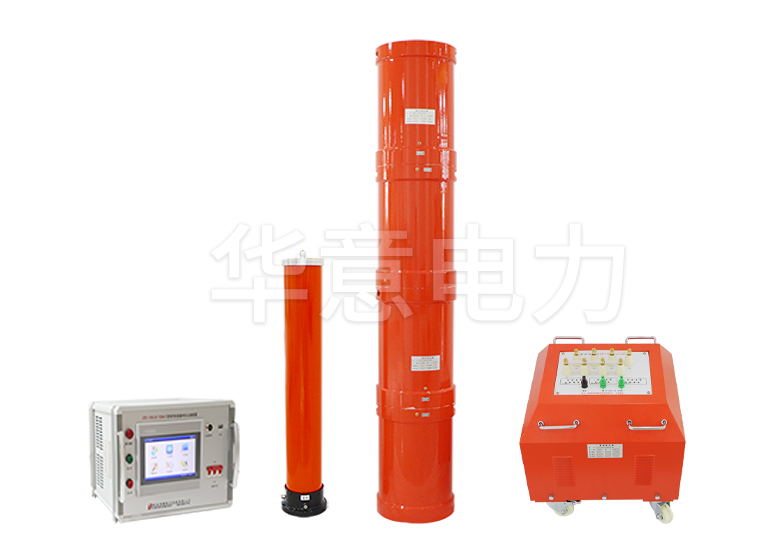

变频串联谐振耐压装置发生谐振的特点

　　在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件(L或C)的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。

　　串联谐振的特点：

　　(1)谐振发生时,因感抗XL等于容抗XC,所以,阻抗达到最小值,电路呈电阻性。

　　(2)在电压U不变的情况下,电路中的电流I达到较大值。

　　(3)由于谐振时XL=XC,所以UL=UC,而UL和Uc的相位相反,相加时互相抵消,所以电阻上的电压等于电源电压。

　　串联电路谐振时具有某些特点,了解谐振现象可以利用这些特点,又可防止某些特点所带来的危害。LC谐波滤除装置就是利用串联谐振的特点,分别虑除主要各次谐波.在普通无功补偿装置中应避免串联谐振，这是因为,当串联谐振发生时,电容元件上的电压将增高,可能导致电容器绝缘层被击穿。

　　但在无线电工程中,利用串联谐振现象的选择性和所获得的较高电压,可将所需要接收的信号提取出来，检举对LC选频谐振回路中的品质因数Q,

　　它的定义是:Qo=WoL/r,

　　Wo是回路的谐振频率,r是电感L的消耗电阻。
