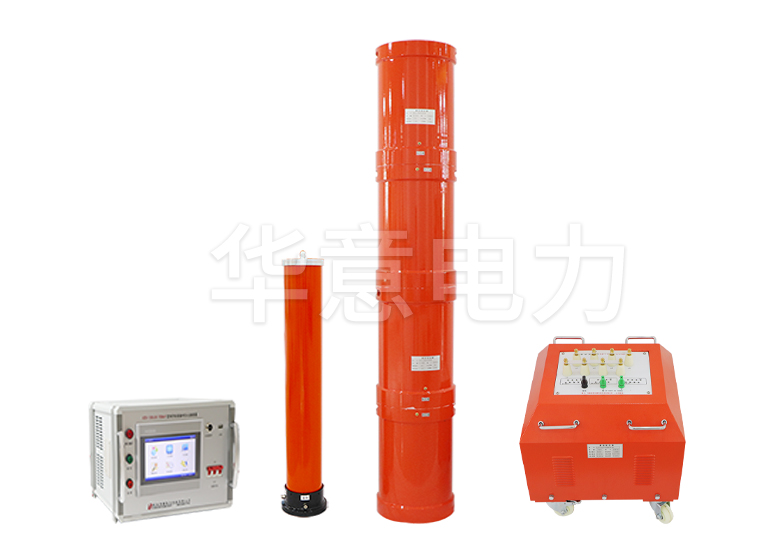

电缆交流谐振测试系统电抗器使用关系实例

　　600kVA/120kV电缆交流谐振测试系统电抗器使用关系表

　　电动机、发电机、交流耐压试验，电容范围0.0555~0.111uf，试验频率60Hz，试验电压120kV。

　　取频率60Hz

　　I=2πfCUtest=2π×60×0.111×10-6×120×103=5.0 A

　　相关电抗器电感L==1/ω2C=63.4H

　　※：根据以上测试电压、电流、频率和电感，设计12个串联的电缆交流谐振测试系统电抗器来完成以上测试要求和用途，单电抗器为50kVA/20kV/2.5A/21H

　　验证 1

　　电动机、发电机、交流耐压试验，电容范围0.0555uF，试验频率60Hz，试验电压120kV。

　　☆：电缆交流谐振测试系统6个电抗器串联时，电感为21*6=126H

　　测试频率 f=1/2π√LC=1/(2×3.14×√126×0.0555×10-6)=60.2Hz

　　测试电流I=2πfCUtest=2π×60.2×0.0555×10-6×120×103=2.5A

　　验证 2

　　电动机、发电机、交流耐压试验，电容范围0.111uF，试验频率60Hz，试验电压120kV。

　　☆：6个电抗器串联，2组并联时，电感为（21*6）/2=63H

　　测试频率 f=1/2π√LC=1/(2×3.14×√63×0.111×10-6)=60.2Hz

　　测试电流I=2πfCU试=2π×60.2×0.111×10-6×120×103=5.0A

　　结论：装置容量为600kVA/120kV；12个电抗器，单电抗器为50kVA/20kV/2.5A/21H，通过组合使用可以满足测试要求。
