数字兆欧表的工作原理

发布时间:2022-08-23 22:00:07 浏览次数:5087

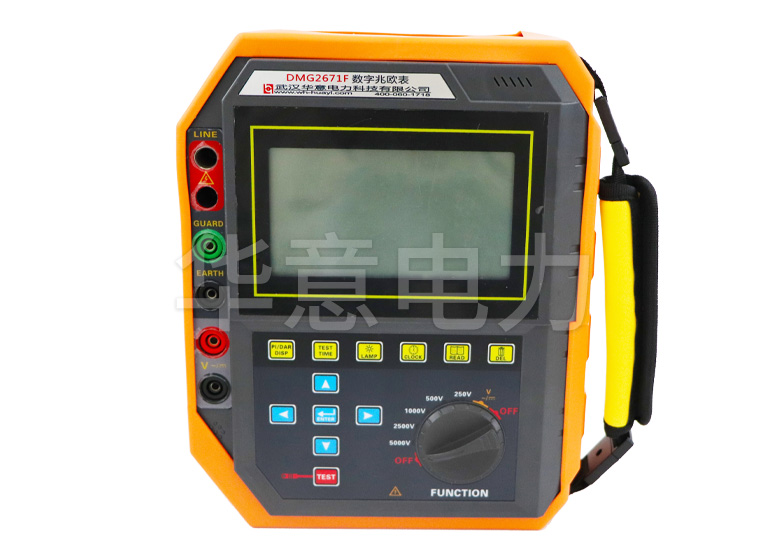

  数字兆欧表的工作原理


  如果是手动型转动曲柄产生的测试电压,电池用于电子兆欧表。


  500 伏直流足以对高达 440 伏的设备进行测试。


  1000V 至 5000V 用于测试高压电气系统。


  偏转线圈或电流线圈串联连接,允许流过被测电路所取的电流。


  控制线圈(也称为压力线圈)连接在电路两端。


  限流电阻(CCR 和 PCR)与控制和偏转线圈串联,以防止外部电路电阻非常低时造成损坏。


  手动兆欧表的电磁感应效应用于产生测试电压,即电枢安排在永磁场中移动,反之亦然。


  如电子式兆欧表电池用于产生测试电压。


  随着外部电路中电压的增加,指针的偏转会随着电流的增加而增加,而指针的偏转会随着电流的增加而减小。


  因此,合成扭矩与电压成正比,与电流成反比。


  当被测电路开路时,电压线圈产生的扭矩将最大,指针显示“无穷大”表示整个电路没有短路,并且在被测电路内具有最大电阻。


  如果有短路指针显示“零”,表示被测电路内的电阻为“NO”。


  基于欧姆表或比率表的工作理念。由于电压和电流产生的磁场,使用兆欧表产生偏转扭矩,类似于“欧姆定律” 兆欧表的扭矩随 V/I 的比例变化,(欧姆定律:- V=IR 或 R=V/我)。要测量的电阻连接在发电机两端并与偏转线圈串联。如果向线圈提供电流,则产生的扭矩应方向相反。


  1. 高电阻 = 无电流:- 如果电阻非常高,即指针处于无穷大位置,则不会有电流流过偏转线圈


  2.小电阻=大电流:- 如果电路测量小电阻允许大电流通过偏转线圈,即产生的扭矩使指针设置在“零”。


  3. 中间电阻 = 变化的电流:- 如果测量的电阻是中间的,产生的扭矩对齐或将指针设置在“零到无穷大”的范围之间。
