变频串联谐振试验装置怎样接线

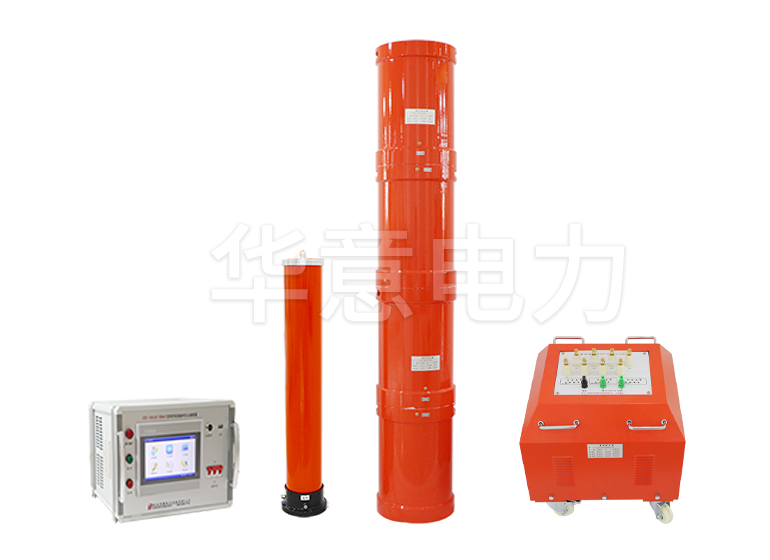

　　在完成电缆线交流耐压试验、发电机组沟通交流交流耐压试验、供电系统变电器交流耐压试验时，常常会碰到变频串联谐振材料检测设备及其怎样根据接线难题。为防止大家在之后的应用中经常出现许多难题；下边以华意电力生产的串联谐振试验装置为例子，跟大伙儿介绍下变频串联谐振试验装置是怎样接线。

　　如何连接串联谐振试验装置

　　关键介绍一下串联谐振试验装置接线留意以下几个方面：

　　1、串联谐振试验装置中的变频开关电源：

　　变频开关电源的输入，这里电源可挑选两相220V或三相380V;差别是两相220V只有让设施能够輸出半载輸出；三相380V则能让全套先进设备载满輸出；

　　2、有关串联谐振构造材料检测设备中励磁变压器：

　　接线方法有几种；但是无论用哪一种接口方式；髙压头全是右上方个接线柱，该接线柱根据髙压铜线引至串连电抗器节最下边一节的电抗器底端。且联接的髙压铜线务必确保悬在空中，不能拖地板应用；而髙压尾始终是左下方个接线柱；该接线柱因与励磁调节器变电器的接地线端接线接地装置；

　　3、有关变频串联谐振构造材料检测设备中的电抗器、分压器、补偿电容器的确保安全事宜

　　变频串联谐振实验时，应将绝缘胶垫或支撑架铺设在电抗器提前准备置放的部位；电抗器、分压器、补偿电容器的各连接线均要弄直联接，不能有垂吊状况；以防止出现常见故障；

　　4.变频串联谐振实验的间距：

　　在开展变频串联谐振实验前一定要确保机器设备周边及上面的间距，防止机器设备受损或伤亡事故，实际间距按每1kV工作电压1.3CM的间距考虑到。

　　为什么变频式串联谐振装置可以寻找绝缘缺点?

　　这是由于变频式串联谐振试验成套设备装置根据串联谐振串联电抗器与被测物品的电容串联，造成串联谐振，获得试验需要的大电流量，髙压，再根据变频电源的输入输出頻率使电源电路串联谐振。

       这时，恰好是因为电源电路的串联谐振，促使变频电源中较小的输出电压可以在被测商品上造成较高的测试工作电压，串联谐振或测试变电器实现工作电压测试。与二者对比，短路容量是穿透电流量的数百倍。

　　由于与众不同的串联谐振试验基础理论和目的性，串联谐振的专业技术人员设计方案，可以迅速，合理地检验出被测商品的绝缘缺点，以协助电力工程员工合理地进行测试工作压力测试商品，健全的测试和工作效能。
