220kV串联谐振耐压装置的应用

　　在电力系统中，串联谐振是用于对电气设备进行预防性试验的检验装置，由控制部分，升压部分和采集三大部分组成，主要用于检测高电压、大容量电气设备的绝缘性能，在由被试对象组成的串联谐振电路中，串联谐振试验装置根据其试验技术、规格产生不同的组合方式，与被试品发生谐振条件，从而达到谐振试验的目的，所以，串联谐振的容量与被试的容量有着最直接的关系，串联谐振按照应用场合可分为变电站电气设备交流耐压试验装置、电缆耐压试验装置、发电机耐压试验等等。

　　220kV系统串联谐振试验应用介绍

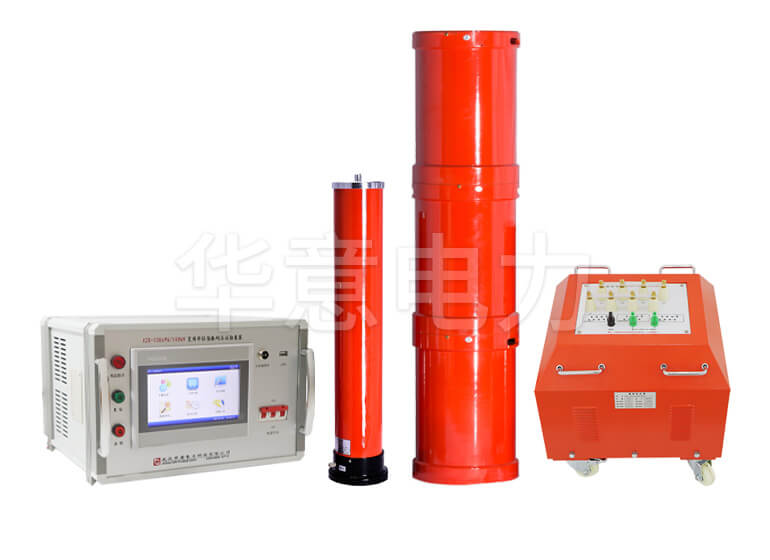

　　在下面介绍过程中，我以540kVA/270kV变频串联谐振为例，讲一下100000kVA主变的串联谐振试验，首先，我们要提一下电力预防性标准，根据文件规定，220kV系统交接试验中，主变中性点接地交流耐压的标准值是58kV，中性点不直接接地时，交流耐压标准值是160kV，关于标准值的算法可点击谐振电压计算方法与标准查阅。

　　中性点接地测量方法

　　根据现有的设计容量，中性点接地我们通常指考虑谐振电压，采用27kV*3节电抗器串联，励磁变压器抽头选择中间电压值，在变压器主体上将A、B、C和中性点并联并直接接入串联谐振装置测量回路中，低压侧良好接地，最后交叉检查，做好人防隔离措施，启动电源，选择自动试验，串联谐振装置自动查找谐振频率，自动升电压和计算时间，直到试验完成，需要注意的是，实验时，如果您对谐振频率有要求，可以通过调节电抗器的配置或者是加补偿电容器。

　　中性点不接地测量方法

　　我们以最高电压160kV为例，540kVA/270kV变频串联谐振是由10节电抗器组成，单节电抗器为27kV，最高电压270kV，测量时可以采用最少6节电抗器串联的组合方式，激励变选择中间抽头或最大抽头都行， 变压器的接线与之前有所不同，只需将A，B，C相并联接入串联谐振试验回路中，低压侧接地即可，接上述方法即可完成。

　　无论是220kV系统还是110kV系统，其测量方法都是一样，中性点接地与不接地取决于设计要求和变压器的结构，电压升到多少耐压时间要多长，我们最终以客户要求为准。

　　以上就是华意电力对220kV串联谐振耐压装置的应用的介绍，如果您还有其他想要了解的，欢迎在线或来电咨询，我司有专业的技术经理竭诚为您服务。
