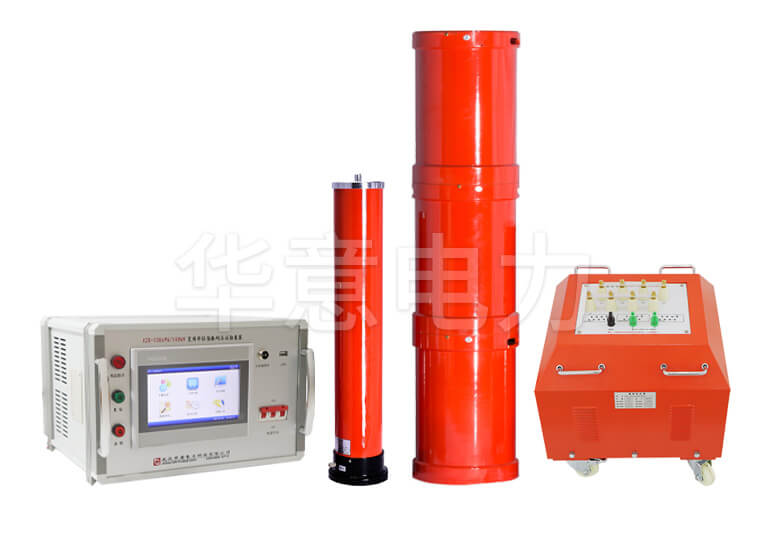

感应式工频串联谐振耐压装置

发布时间:2022-10-30 22:06:44 浏览次数:4160

  感应式工频串联谐振耐压装置的操作系统不仅可以调节电压和电感,还可以实时监测电路的功率因数、高压侧电流、高压测试电压、低压输出电压和气隙。


  本产品主要采取可调电抗器进行调整电抗器电感量的方式能够达到谐振状态,也可采用调整管理系统研究工作时间频率的方式已经达到谐振状态,当需要使用频率做试验时,就将企业激励源的频率调整到自己需要的频率,然后我们根据被试品的电容量调节电抗器的感抗,使系统谐振,产生影响高压,在升压过程中,如何谐振点偏高,可以同时通过学习微调频率的方式更加准确快速找到谐振点,保证高Q值,从而大程度的减少电容量和试验检测设备有限体积重量。


  调频系列共振抗压装置的性能特点是什么?


  1、由于系统谐振控制无功全补偿,电源和设备的功率密度仅为被试品所需信息容量的1/10以下(1/Q10);同容量的体积小,重量轻,装置进行输出容量大而所需资源配置的电源市场容量小,价廉,使用方法操作更加便捷而安全;


  2、串联谐振实际上是一种电流滤波电路,因此通过目标的电流基本上是基波电流,输出电压的失真率很小,优于各种交流耐压设备


  3、试品闪络或击穿后的短路计算电流密度仅为一个短路前试验工作电流的1/10以下的(1/Q)能有效措施防止发生击穿后扩大对故障点的损伤;


  4、闪络后立即自动熄弧,熄弧后恢复谐振状态的过程较长(秒),为稳态建立过程,不用担心电压过冲或微秒级毫秒级瞬态过程中恢复过电压的危险;


  5、整套装置工作原理以及先进,采用中国先进的浇注工艺,整套管理系统均为干式结构,使用精加工的传动机构,大大降低了企业设备安全运行的噪音;


  6、励磁变压器为高低压双输出。


  7、调感式工频串联谐振耐压装置配置干式柱式调压器,输出波形好,且稳定性良好;


  8、固定一个电抗器和可调电抗器的电感量配置进行合理,对不同引起电容量的被试品均有发展良好的谐振点,没有发生谐振网络盲区;


  以上就是华意电力对感应式工频串联谐振耐压装置的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询,我司有专业的技术经理竭诚为您服务。
