变频串联谐振耐压试验介绍

发布时间:2022-11-05 21:59:01 浏览次数:4327

  城市电网不断发展,大型变电站越建越多,防止外力破坏和气象条件影响,一般变电站都建成全户内结构,把占地面积很大的母线、断路器、隔离开关、电流互感器、电压互感器、避雷器和接地开关等都组装在一个箱体内,充以SF6气体作为绝缘,称为组合电器,又称GIS。


  耐压试验的目的在于检查运输过程中设备是否损坏及安装是否正确。GIS绝缘系统包括两部分,即SF6气体及气体与绝缘子交界面绝缘。检查设备内部是否有异物,设备内部的清洁度和绝缘是否达到规定要求。


  变频串联谐振耐压试验装置适用于电力电缆、电力变压器、发电机组(水力发电机或火力发 电机组)、电机、开关柜、GIS开关等大容量、高电压的电容性试品的交接和预防性试验。


  变频串联谐振试验方法和应用:

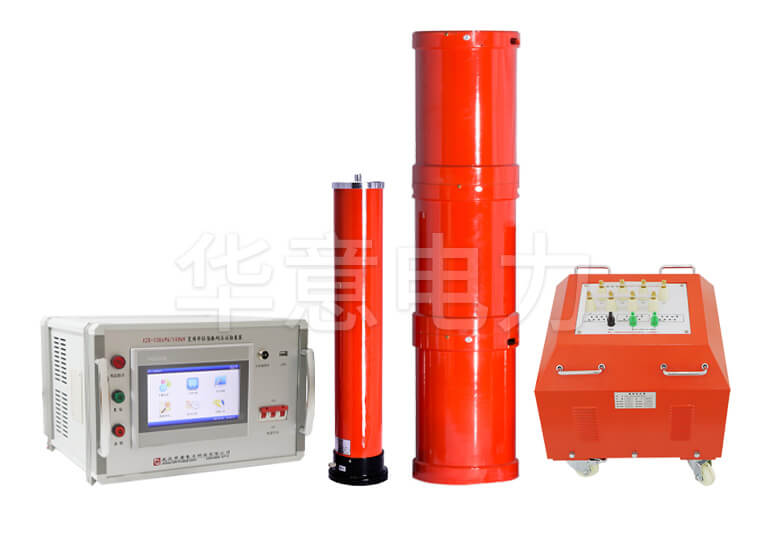

  变频串联谐振试验装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成。变频控制器又分两大类,20kW及以上为控制台式,20kW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。


  变频串联谐振试验装置采用固定电抗器、变频电源,频率变化范围为30—300Hz。试验时,根据被试设备电容量Cx的大小,预先选择一个合适的电感值(可用4台电抗器的串、并联方法来达到),然后改变变频电源的输出频率,使整个回路处于串联谐振状态,这样就能在被试设备Cx两端获得很高的试验电压。


  以上就是华意电力对变频串联谐振耐压试验的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询,我司有专业的技术经理竭诚为您服务。
