串联谐振耐压试验全面讲解

发布时间:2022-11-13 16:37:59 浏览次数:4261

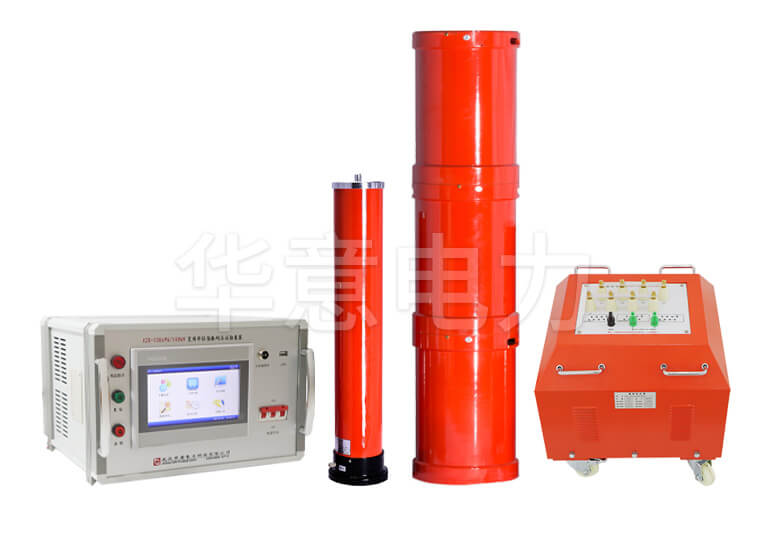

  变频技术串联谐振耐压实验装置主要由变频系统电源,激励以及变压器,电抗器,电容分压器组成,适用于大容量、高电压进行电气工程设备的交流耐压试验。


  以35kV主变压器为测试对象,说明如何利用串联谐振进行交流耐压测试。


  首先是对串联一个谐振问题进行设计选型与配置,由于35kV主力变压器通过对地电容值小于0.02UF,电抗器为100H,因此需要我们可以直接使用串联电抗器。


  1.准备工作


  在开始耐压试验之前,有必要对现场环境进行调查。


  进行系统接线操作前先用兆欧表对变压器可以进行分析绝缘测量。只有当绝缘电阻值符合标准时,才能进行压力测试。


  2.接线方法


  将变频控制电源的安全保护接地线接好,再将变频系统电源的输出与激励以及变压器的输入数据进行网络连接,激励对于变压器工作接地端接地,在将4节电抗器串联,然后将激励变输出端与其生活中一个电抗器尾端连接,电抗器顶端与电容分压器顶端之间连接,电容分压器下端将分压信号线和接地线分别作为连接采用变频驱动电源和接地线。最后,变压器的高压侧与电抗器顶部连接,变压器的低压侧短接地。


  3.操作步骤


  变频控制电源系统接通一个电源,电源技术可以接220V或380V,接220V时接AC两相,接380V时接ABC三相(注意:当接220V 时变频工作电源进行输出信号功率部分减半)。


  打开变频电源开关,点击进入参数设置页面,首先设置测试电压。这里测试电压是68kV,直接点击设置为68kV,仪器会自动设置过压保护和闪络保护。过压保护是试验电压的1.1倍,闪络保护是试验电压的0.4倍,过流保护默认为装置的额定电流。


  起始工作频率默认为20Hz,终止使用频率默认为300Hz。启动电压默认为30V,分压比以出厂设备的默认值为准。


  参数可以设置工作完成后点击返回(在此通知试验同事拉起围栏,将要学习进行交流耐压试验,防止企业人员触碰)。仪器将返回到主接口的下一个级别,进入主接口点击自动测试,你可以看到我们设置的参数设置。


  点击开始进行试验,仪器会自动通过寻找一个谐振点,自动升压,升压到试验工作电压时仪器会自动进入到耐压计时,当耐压时间可以到达后自动降压。


  升压时注意低压、小电流。试验设计完成后可以点击保存,保存试验研究报告并打印。试验结束后,应注意安全排放。


  由于信息输入数据输出一个端子、测试柱等均有影响可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免发生触电危险,注意人身财产安全。


  以上就是华意电力对串联谐振耐压试验全面讲解的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询,我司有专业的技术经理竭诚为您服务。
