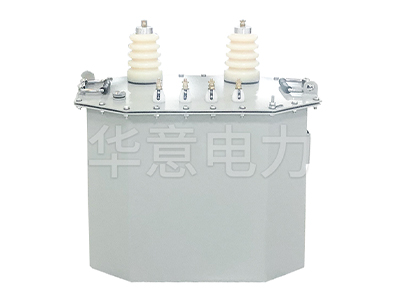

全绝缘试验变压器原理是什么

全绝缘试验变压器的原理主要是通过电磁感应实现电压的升高，同时利用绝缘材料和工艺保证高电压下的绝缘性能。全绝缘试验变压器是一种专门用于电力系统高压试验的设备，其主要功能是对各种电气设备、电器元件和绝缘材料进行高电压绝缘强度试验。这种变压器的设计和制造要求高度的绝缘性能，以确保在测试过程中能够安全运行并准确测量被测设备的绝缘水平。

下面将详细解释其工作原理：

1. 电磁感应原理

· 基本概念：全绝缘试验变压器的工作原理基于电磁感应。当交流电源输入到初级绕组时，在铁芯中产生变化的磁通，进而在次级绕组中感应出相应电压。

· 电压变换：根据初级绕组和次级绕组的匝数比，可以在次级绕组上获得与初级输入电压成比例的更高电压。这是通过电磁感应实现的，即工频电源经自耦调压器调节后输入至初级绕组，再在次级绕组中获得高电压。

2. 绝缘材料和工艺

· 绝缘材料：全绝缘试验变压器通常采用高性能的绝缘材料，如聚酯漆包线和高耐压值的绝缘材料绕制线圈。外壳内可能充入SF6气体，这种气体具有优良的绝缘性能和灭弧能力。

· 工艺质量：变压器的绝缘性能主要与绝缘材料和工艺质量有关。优质冷轧取向硅钢片叠成的铁芯及紧密绕制的高压线圈确保了设备的高可靠性和安全性。

3. 结构设计

· 铁芯绕组：全绝缘试验变压器的铁芯为多级圆柱框形，采用优质冷轧取向硅钢片叠制而成。高压线圈为圆筒多层塔式结构，确保了高效的电压输出和良好的绝缘性能。

· 绝缘筒设计：特制的高强度绝缘筒上直接连续绕制高压塔式线圈，外壳适形尺寸，内充入SF6气体，提高了绝缘强度。

4. 高电压获取

· 交流高压：通过自耦调压器将工频电源的电压调节后输入到初级绕组，根据电磁感应原理，在次级绕组获得高电压。此高电压可以用于交流耐压试验。

· 直流高压：经过高压硅堆整流和电容滤波，可以将交流高压转换为直流高压，幅值为工频高压有效值的1.4倍。这使得同一设备既可以进行交流高压试验，也可以进行直流高压试验。

5. 技术指标

· 额定参数：不同型号的全绝缘试验变压器具有不同的额定容量和输出电压，可以根据实际需求选择适合的设备。

· 误差阻抗：为了保证测试的准确性，这类变压器的变比误差≤±1.5%，阻抗电压<10%，确保在高电压条件下的稳定运行。

综上所述，全绝缘试验变压器通过巧妙的结构设计和先进的绝缘材料，实现了在高电压条件下的精确测量和安全操作。它在电力系统的预防性试验和维护中发挥着至关重要的作用，确保了电力设备的可靠运行。
