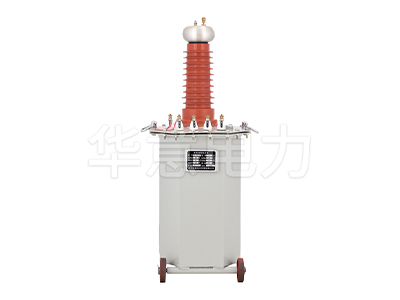

油浸式试验变压器常见故障

发布时间:2024-08-13 09:33:56 浏览次数:331

油浸式试验变压器常见故障包括绕组故障、套管故障、严重渗漏、分接开关故障等油浸式试验变压器在电力系统中扮演着重要的角色,用于对各种电气设备和绝缘材料进行高电压测试。然而,由于其复杂的结构和使用环境,这些变压器可能会出现多种故障。


下面将详细分析这些常见故障:

1. 绕组故障

· 匝间短路:由于绕组导线绝缘损坏导致的短路故障。表现为变压器油温升高、油中有异常声音,严重时会导致油枕喷油。原因多为长期过载运行导致的绝缘损坏。

· 绕组接地:绕组与接地部分短路,长时间接地会导致接地相绕组绝缘老化和损坏。原因可能包括雷电过电压、操作过电压冲击或变压器油受潮。

· 相间短路:绕组相间的绝缘被击穿造成短路,现象为油温和油位急剧上升,并可能导致变压器喷油。原因可能是主绝缘老化或变压器油击穿电压偏低。

· 绕组和引线断线:导线内部焊接不良或过热熔断导致断线,可能引起电弧放电和相间短路。

2. 套管故障

· 污闪和短路:变压器套管积垢在大雾或小雨时造成单相接地或相间短路。这种故障会严重影响变压器的正常运行,需要及时清理套管以保持其清洁。

3. 渗漏问题

· 油位下降:如果变压器油位计看不到油位,可能是严重渗漏导致。应立即停用并进行补漏和加油处理。渗漏的原因可能有焊缝开裂、密封件失效或油箱受到外力撞击破损。

4. 分接开关故障

· 接触不良:分接开关接触不良或位置不准,触头表面熔化或灼伤,导致放电。无载分接开关故障可能由弹簧压力不足、接触面积减小或油污导致。

· 有载分接开关故障:密封不严导致雨水侵入,分接开关编号错误导致电压调节不当,相间绝缘不足等。限流阻抗可能被击穿,分接开关停在过渡位置上造成相间短路。

5. 油位异常

· 油位过高或过低:油位异常可能是由胶囊式储油柜问题引起的,如压油袋老化、呼吸管道堵塞等。根据标准环境温度判断油位是否正常,过高可能是内部冷却装置故障,过低可能导致油泄漏。

6. 温度异常

· 过热情况:变压器油温能反应其内部状况。若发现油温突然升高,可能是铁芯着火、绕组短路、冷却装置故障或超负荷运行等原因。应采取适当措施如减少负载或加强冷却来处理。

7. 油色异常

· 内部故障:油色变化可能指示本体内出现故障或构件过热。例如,紧固瓷套管端子松动导致接触面氧化,或磁场分布不均匀引起油箱局部过热。

综上所述,油浸式试验变压器的常见故障涉及绕组、套管、渗漏、分接开关及油位和温度等多个方面。通过对这些故障的分析和处理方法的介绍,用户可以更好地理解和应对这些问题,提高设备的稳定性和可靠性。在维护和检修过程中,应严格按照操作规程和安全标准执行,确保设备能够持续稳定地运行,从而保障整个电力系统的正常运作。
