多倍频感应耐压测试仪简介

发布时间:2024-08-19 08:45:42 浏览次数:293

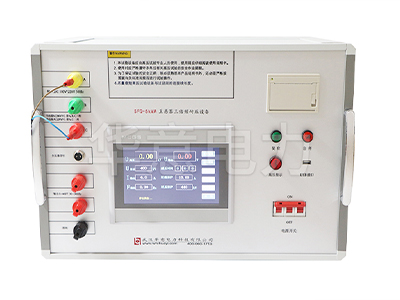

多倍频感应耐压测试仪是一种自动化程度高、功能多样的测试装置,主要用于电压互感器和变压器的感应耐压试验

以下是多倍频感应耐压测试仪的相关介绍:


1. 工作原理:多倍频感应耐压测试仪主要通过与定制电容分压器联机使用,以监测设备一次的高压电压。这样不仅克服了容升效应的影响,还能自动完成升压、测量和降压的整个过程。这种自动化操作大大简化了传统的手动测试流程,提高了测试的效率和准确性。

2. 产品特点:多倍频感应耐压测试仪具有一机多用的特点,不但可以进行互感器的感应耐压试验,还能进行伏安特性试验。其高频输出频率范围在30Hz至200Hz之间,并具有较小的调节细度(0.1Hz),使得输出电压和电流的控制极为精准。此外,它还装备有完善的过压和过流保护功能,确保了测试过程的安全性。

3. 技术指标:该测试仪的适用工作环境温度范围宽,从-10℃至50℃,相对湿度可达30%至90%。供电电源需为三相AC380V±10%或AC220±10% ,频率为50Hz±5Hz。最大输出电压可达350V,而最大输出电流为21.5A,满足了各种高压测试需求。

4. 内部结构:多倍频感应耐压测试仪由主板、变频电源、采样器件及开关电源四大部分组成。其中主板以单片机为核心,负责控制整个设备的运行;变频电源则运用数字波形合成技术及大功率SPWM脉宽调制技术,实现调频调幅电源输出。

总的来说,多倍频感应耐压测试仪作为一款高精度、多功能的电力测试设备,提供了高效便捷的测试手段,确保了电力系统中关键设备的可靠性和安全性。
