多倍频感应耐压测试仪工作原理
发布时间:2024-08-19 08:54:27
浏览次数:302
多倍频感应耐压测试仪的工作原理是通过数字波形合成技术和大功率SPWM脉宽调制技术,实现调频调幅电源输出。
以下是对其工作原理的详细介绍:
1. 主板控制
· 单片机核心:主板以单片机为核心,通过数据总线连接显示模块和打印机,串行口与变频电源和测量板连接。
· 人机界面:显示器采用大屏幕点阵液晶显示器,全中文菜单,操作简单。
· 联机接口:主板还可以与配套使用的高压分压器联机,用于监测一次侧的高压。
2. 变频电源
· 数字波形合成:由时钟发生器产生的脉冲驱动计数器,计数器的输出用于扫描波形数据ROM的地址线,从而将ROM中正弦变化的数据输出至D/A转换器的输入端,得到一个正弦变化的模拟信号。
· 调幅技术:正弦信号输入到有D/A转换器构成的调幅电路,单片机通过设置D/A转换器的数据完成信号的调幅功能。
· SPWM技术:由于仪器需要大功率的变频电源输出,采用了正弦波脉宽调制技术(SPWM),加上大功率智能模块(IPM)作为功率驱动电路,最终由输出隔离变压器输出。
3. 采样测量
· 高速采集:测量板在单片机的控制下运用实时高速采样技术,对输出电压电流信号进行采集和计算。
· 数据传输:测量结果通过串行口传送至主机板,并在液晶屏上显示。
· 计算存储:单片机将经过电压互感器和电流互感器输出的信号做实时高速的整周期同步采样,将采样的数据存在数据存储器中,然后根据电工学原理计算出电压、电流的有效值,以及功率和功率因素的结果。
4. 操作流程
· 自动试验:当参数配置完成后,系统会自动按照预先设定的频率进行升压、计时及降压。
· 手动试验:用户可以选择合适的步进电压并手动进行升压或降压来达到目标电压。
· 保护机制:具备完善的过压和过流保护功能,且均可由用户设定。

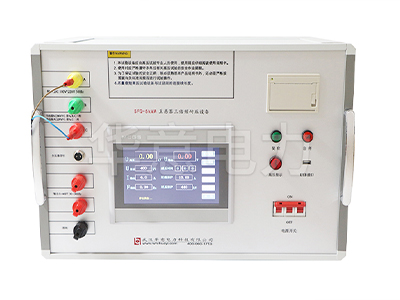

5. 结构特点
· 一体化设计:设备轻便,易于携带,抗震设计确保长途运输中不会损坏仪器。
· 数据显示:背光式大屏幕液晶屏显示清晰,内装微型热敏打印机,可快速打印显示内容。
· 数据存储:内置EEPROM存储器,可存储多达92组数据,存满后还可覆盖。
综上所述,多倍频感应耐压测试仪通过先进的数字技术和模块化设计,实现了高精度、多功能的测试需求,为电力系统的可靠性和安全性提供了有力保障。
