带电电缆识别仪简介
发布时间:2024-08-20 08:39:10
浏览次数:292
带电电缆识别仪是一种专用于电力电缆管理、架设、迁移、维护及故障处理的设备,能够从多根电缆中准确识别出特定的目标电缆,以避免误操作带来的安全隐患。该仪器具备判别电缆的准确性、快速性、操作简便性和广泛的应用范围等特点。
下面将详细阐述带电电缆识别仪的各个方面:

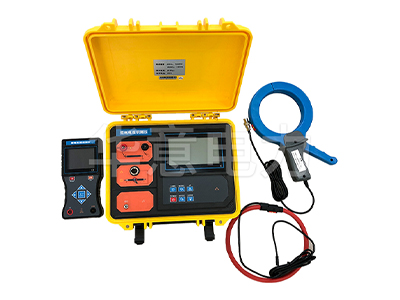

1. 组成部件:
· 信号发射机是输出高频电磁信号的部分,用于在预定的电缆上产生恒定电流。
· 信号接收机则显示检测到的信号,以光栅长短、数字大小及蜂鸣形式表现,便于操作者做出准确判定。
· 耦合钳分为发射和接收两种,分别用于发射和接收电磁信号,注意不要互换使用。
· 充电器用于为信号发射机及接收机充电。
· 直连信号线适用于停电电缆的直连识别。
· 耦合钳连线用于连接耦合钳与信号发射机及接收机。
2. 工作原理:
· 基于电磁感应原理,当发射信号时,会在电缆周围产生交变电磁场,该电磁场与电缆内的电流相互作用,在电缆外皮上产生感应电流,通过检测这些感应电流来识别电缆。
· 发射和接收采用单片机编码、解码技术和PSK技术,发射平均值为0的相位编码信号,接收端对信号进行硬件和软件滤波后进行相位识别,确保目标电缆的唯一性。
3. 主要功能:
· 能够在不破坏任何接地线等连接线的情况下,也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上,实现电缆的精准识别。
· 支持多种识别模式,包括单根电缆识别、多根电缆识别等,满足不同场合的使用需求。
· 除了带电电缆识别外,还具有停电电缆识别、交流电流测试、交流电压测试等功能。
4. 应用场景:
· 在电力检修过程中帮助检修人员快速准确地识别出目标电缆,避免误触带电电缆造成的安全事故。
· 在电缆施工过程中确认电缆走向和位置,保证施工的准确性和安全性。
· 在电缆管理中应用于电缆巡检、故障排查等工作,提高管理效率和准确性。
综上所述,带电电缆识别仪通过先进的信号处理技术和独特的抗干扰技术,实现了对带电电缆的准确快速识别。它广泛应用于电力系统的多个环节,提升了工作效率和安全性。在使用时要严格按照操作步骤执行,并遵守安全注意事项,定期进行维护保养,以确保设备的长期稳定运行。
