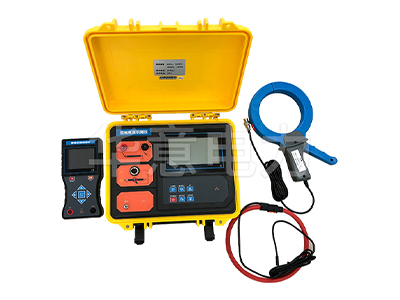

带电电缆识别仪工作原理

发布时间:2024-08-20 08:43:58 浏览次数:288

带电电缆识别仪的工作原理主要基于电磁感应和相位识别技术。该设备能够在多种情况下准确识别特定的电缆,为电力系统的安装、维护和故障处理提供便利。


下面将详细阐述其工作原理及特点:

1. 电磁感应原理

· 信号发射:带电电缆识别仪通过发射端设备,如发射卡钳,发出特定的电磁信号。这些信号在目标电缆上产生交变电磁场。

· 信号接收:接收端设备,例如接收卡钳,能够检测到这些电磁信号。根据电磁感应原理,只有当接收卡钳正确卡在带有特定信号的电缆上时,才能检测到相应的信号。

· 信号处理:接收到的信号经过硬件和软件的滤波处理,与发射的信号进行相位对比,从而识别出目标电缆。

2. 相位识别技术

· 相位编码:发射端发出的信号是经过单片机编码的相位编码信号,平均值为0,这样可以保证信号的特殊性和识别的准确性。

· 相位解码:在接收端,单片机对接收信号进行解码处理,确保识别的目标电缆具有唯一的信号相位特征。

· 抗干扰性:这种相位识别技术能有效抵抗50Hz工频电磁干扰,提高识别的精准度。

3. 技术性能

· 信号耦合方式:带电电缆识别仪能通过直接连接或电磁耦合的方式,将信号加载到电缆上,使操作更加灵活。

· 信号强度:由于整条电缆上的信号电流强度一致,接收卡钳沿线任何位置接收到的信号都保持一致,理论上识别长度不受限制。

· 高灵敏度接收:高灵敏的接收卡钳可以精准地反映电缆上的信号变化,帮助用户从多根电缆中快速识别出目标电缆。

4. 安全便捷性

· 保护电路:识别仪具备可靠的保护电路,避免输出短路的风险。

· 便携设计:设备体积小巧,携带方便,且操作简单,用户无需长时间培训即可上手操作。

· 适用性:带电电缆识别仪适用于不同类型和截面积的高低压动力电缆,使其应用范围广泛。

5. 测量方法

· 电流法:通过测量电缆中的电流变化来确定故障的位置,基于欧姆定律和电阻的变化进行判定。

· 电压法:通过测量电缆终端电压的变化来确定故障点,同样基于欧姆定律进行判断。

综上所述,带电电缆识别仪的工作原理主要依托于电磁感应理论和先进的相位识别技术,配合专用的硬件设备和软件算法,实现对特定电缆的快速准确识别。该仪器不仅提高了工作效率,同时也保障了操作的安全性,对电力行业的运维和故障处理具有重要意义。
