直流高压发生器打电缆耐压操作步骤

发布时间:2024-11-04 14:32:02 浏览次数:367

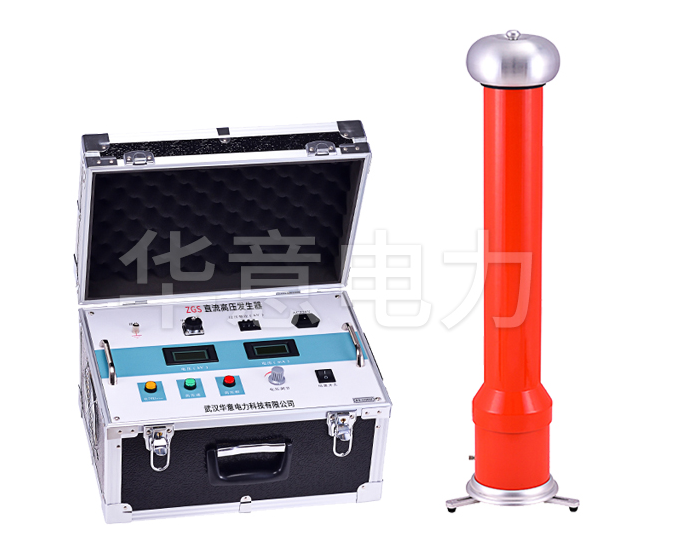

直流高压发生器是一种用于进行电气设备耐压试验的设备,它可以提供高电压的直流电源。在进行电缆耐压操作时,需要遵循一系列的步骤来确保测试的准确性和安全性。以下是直流高压发生器打电缆耐压的操作步骤:


准备工作:

检查设备:确认直流高压发生器、倍压筒、放电棒、接地线等设备是否完好无损,并且连接线无断路或短路现象。

安装高压屏蔽微安表:在倍压筒上的高压输出端上装好高压屏蔽微安表,并将相应的专用高压线分别接到微安表上和被测试品上。

检查接地:确保所有接地线连接可靠,包括控制箱、倍压筒和放电棒的接地。

连接试品:将电缆的近仪器端的一相电缆(三相电缆为例)连接到倍压筒顶部高压输出端,其他两相短接接地,保证三相电缆头都处于悬空状态和最大间距。

开始测试:

接通电源:将单相交流220V电源开关接通,绿灯亮起,表示电源已接通。

启动高压:按下红色按钮,红灯亮起,等待高压数值上升。顺时针方向调节调压电位器,输出端数值从零开始逐渐上升,速度以每秒3-5kV为宜。对于大电容的测试品,升压速度需更慢,以防止电压过冲。

观察电流表:密切观察电流表,确保充电电流不超过直流高压发生器的最大充电电流。

完成测试:

降压处理:试验结束后,将调压电位器归零,随即按下绿色按钮,表示高压已被切断,关闭电源开关。

放电处理:使用放电棒对试品多次放电,完成后才能接近试品进行后续拆卸作业,以确保安全性。

综上所述,使用直流高压发生器进行电缆耐压操作需要严格按照上述步骤进行,确保每一步操作都符合安全规范。同时,操作人员应具备相关的专业知识和技能,严格遵守操作规程,确保测试的安全和准确。
