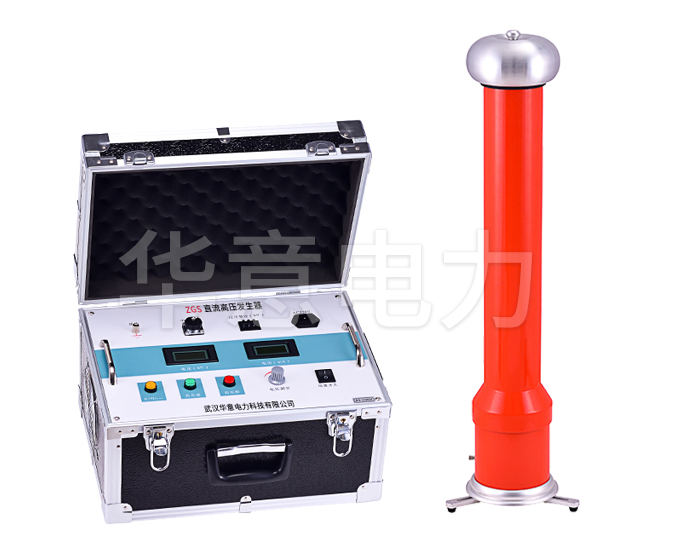

直流高压发生器使用说明

发布时间:2024-11-05 11:43:20 浏览次数:269

直流高压发生器是一种用于产生高电压输出的电气设备,主要用于电气设备的绝缘测试、电缆故障检测、电力设备的预防性试验等。以下是详细的使用说明:


操作前检查:

仪器完好性检查:确保所有连接线无断路或短路,设备无破损。

接地检查:确认控制箱、倍压筒和试品的接地线连接正确并牢固。

电源与控制设置:检查电源开关是否处于关闭状态,调压电位器是否回零,过电压保护拨盘设置在适当位置。

空载升压验证:

接通电源:将电源线接入控制箱后的电源插座,确保是单相交流220V/50Hz。

开启电源:按下电源开关,观察绿灯亮起表示电源已接通。

启动高压:按下红色按钮,红灯亮表示高压已接通。

调节电压:缓慢顺时针调节调压电位器,观察电压表和电流表的读数,确保设备正常运行。

降压与关闭:完成验证后,将调压电位器回零,按绿色按钮切断高压,关闭电源开关。

对试品进行泄漏及直流耐压试验:

连接试品:将高压屏蔽微安表安装到倍压筒的高压输出端,并连接至被试品。

检查接线:确保所有接线正确无误,接地可靠。

开始试验:接通电源,启动高压,缓慢调节调压电位器以升压。

记录数据:按规定时间记录电流表和电压表的读数。

结束试验:降压至零,切断高压并关闭电源。

放电:使用放电棒对试品多次放电,确保安全。

注意事项:

专业操作:操作人员需具备“高压试验上岗证”。

安全防护:试验前应加装明显断开点,更换试品和接线时应先断开电源。

环境要求:避免在干燥地区和冬季进行试验,以防电击现象。

紧急情况处理:如遇保护动作,应立即停止操作,查明原因并解决后方可继续。

此外,了解一些关于直流高压发生器的拓展知识也是很重要的,这能帮助用户更好的使用设备。具体介绍如下:

技术特点:采用PWM脉宽调制技术和IGBT器件,提高电压稳定度和减小波纹系数。

产品规格:不同型号的直流高压发生器有不同的额定电压和电流,以及不同的重量和体积,适用于不同的测试需求。

应用领域:广泛应用于电力部门、工矿企业动力部门、科研单位等,用于各种高压电气设备的测试。

总的来说,通过以上步骤,可以确保直流高压发生器的正确使用和操作安全。在使用过程中,应严格遵守操作规程,注意个人安全和设备的维护。
