直流高压发生器可以打变压器耐压吗怎么打

发布时间:2024-11-07 15:08:49 浏览次数:285

直流高压发生器可以用于变压器的耐压测试。

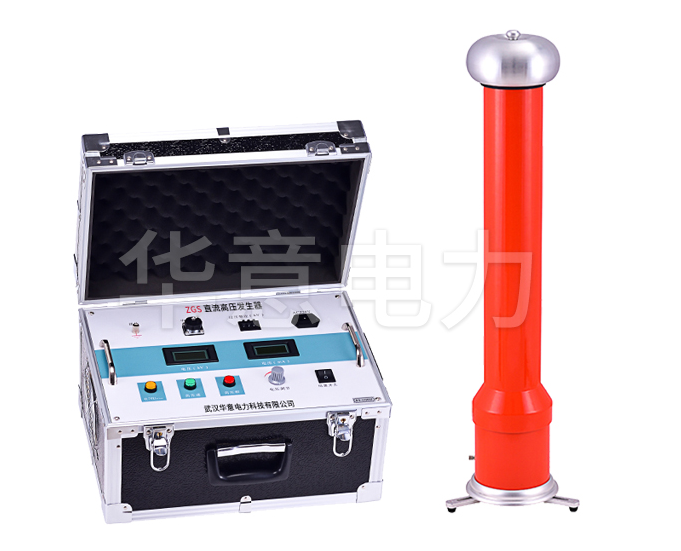

直流高压发生器是专门设计用来检测电力器件的电气绝缘强度和泄漏电流的设备。它通过产生直流高压,对氧化锌避雷器、电力电缆、变压器等高压电气设备进行直流耐压试验或直流泄漏电流试验。在操作过程中,需要确保仪器、放电棒、倍压筒、试品联接线、接地线等正确连接,并且接地线连接可靠,检查高压安全距离是否符合要求,然后才能开始进行试品的高压试验。

直流高压发生器在进行变压器耐压测试时,需要遵循一系列严格的步骤以确保测试的准确性和安全性。以下是详细的操作步骤:

准备工作:

检查设备:确认直流高压发生器、倍压筒、放电棒、接地线等设备是否完好无损,并且连接线无断路或短路现象。

安装高压屏蔽微安表:在倍压筒上的高压输出端上装好高压屏蔽微安表,并将相应的专用高压线分别接到微安表上和被测试品上。

检查接地:确保所有接地线连接可靠,包括控制箱、倍压筒和放电棒的接地。

连接试品:将电缆的近仪器端的一相电缆(三相电缆为例)连接到倍压筒顶部高压输出端,其他两相短接接地,保证三相电缆头都处于悬空状态和最大间距。

开始测试:

接通电源:将单相交流220V电源开关接通,绿灯亮起,表示电源已接通。

启动高压:按下红色按钮,红灯亮起,等待高压数值上升。顺时针方向调节调压电位器,输出端数值从零开始逐渐上升,速度以每秒3-5kV为宜。对于大电容的测试品,升压速度需更慢,以防止电压过冲。

观察电流表:密切观察电流表,确保充电电流不超过直流高压发生器的最大充电电流。

完成测试:

降压处理:试验结束后,将调压电位器归零,随即按下绿色按钮,表示高压已被切断,关闭电源开关。

放电处理:使用放电棒对试品多次放电,完成后才能接近试品进行后续拆卸作业,以确保安全性。

总的来说,在使用直流高压发生器进行变压器耐压测试时,务必严格遵守上述步骤和安全规范,确保每一步操作都符合要求。同时,操作人员应具备相关的专业知识和技能,以确保测试的安全和准确。
