继电保护测试仪校验与整定试验得操作方法
发布时间:2024-11-08 15:35:00
浏览次数:248

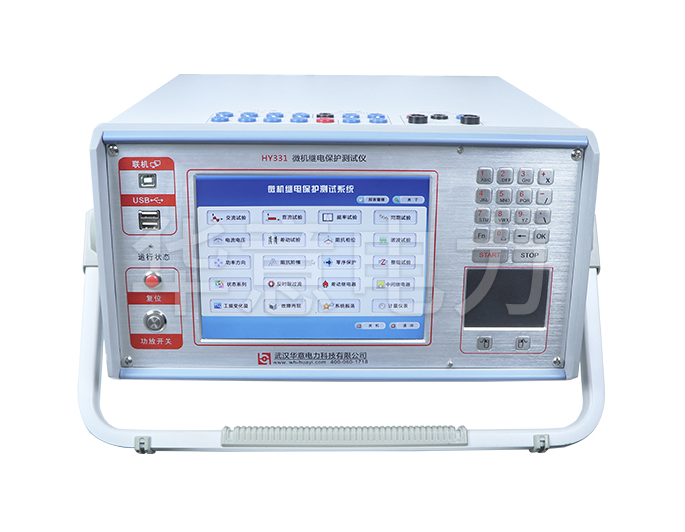

继电保护测试仪是电力系统中用于检测和测试各类继电保护装置是否正常工作的重要设备。以下是继电保护测试仪校验与整定试验的操作方法:
操作步骤
摆放位置:
继电保护测试仪应放置在干燥、通风、无强电场和磁场影响的地方,同时保证仪器放置平稳,以确保测试准确性。
连接电源:
根据测试仪型号,选择连接交流电源或直流电源。
对于交流电源,将电源线插入AC220V插座,开启主机电源,工控机启动Windows XP操作系统,启动完毕后主机自动进入测试仪软件主界面。
对于直流电源,将直流电源连接到测试仪后,调节电压至所需值,然后将仪器的电源开关设置为“ON”状态,待仪器显示屏亮起后即可进行操作。
参数设置:
在进行继电保护测试前,需要根据被测设备在测试仪上设置相应的测试参数,包括测试电压、测试电流、测试时间等。
连接被测设备:
将被测设备与继电保护测试仪连接,并正确接线。然后,在测试仪上进行相应设置。
进行测试:
根据测试需求,使用测试仪进行各种继电保护功能的测试,如动作电压、动作电流、返回电压、返回电流、冲击试验、动作时间、返回时间等。
在测试过程中,注意观察测试仪显示的数据,并根据需要调整测试参数。
结果分析:
根据测试结果,分析被测设备的性能是否符合要求。如果不符合,需要进行调整或更换。
注意事项
在使用继电保护测试仪时,务必遵守安全规程,确保人身和设备安全。
在连接电流回路时,可能会出现打火现象,这是正常的,不必担心。但如果想避免打火现象,可先关闭功放电源开关再接线。
在进行测试时,应注意检查接线是否正确,避免因接线错误导致测试失败或设备损坏。
如果测试过程中出现界面数据出错或设备无法连接等问题,可以尝试触按复位按钮键或退出运行程序回到主菜单重新运行程序。
请注意,不同型号的继电保护测试仪可能在操作细节上有所不同,因此在实际操作中应严格按照具体设备的说明书进行操作。
