变频串联谐振耐压试验装置接线方法原理

变频串联谐振耐压试验装置的接线方法涉及多个关键步骤和注意事项，以确保试验的准确性和安全性。以下是详细的接线方法和原理解释：

接线方法

了解被试品参数：在进行接线前，需要详细了解被试品（如电缆、变压器等）的参数，包括长度、横截面积、电压等级等。

计算谐振频率和电容值：根据被试品参数，计算出试验所需的谐振频率和电容值。

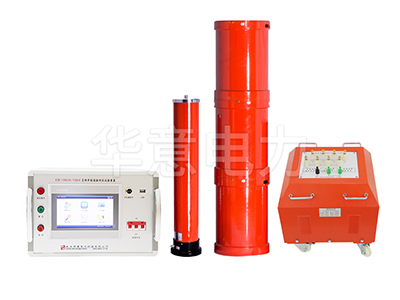

准备设备：确保变频电源、励磁变压器、电抗器、分压器等设备完好无损，并按照试验要求进行布置。

连接电路：

将变频电源的输出端连接到励磁变压器的输入端。

励磁变压器的输出端连接到电抗器的输入端。

电抗器的输出端连接到被试品（如电缆）的一端。

被试品的另一端连接到分压器的高压端。

分压器的低压端接地。

检查接线：在加压前，由专人检查接线是否正确，包括引至地面的距离、安全距离等。

设置试验参数：根据试验要求，正确设置各项试验参数，如试验电压、升压速度等。

进行试验：在确认一切准备就绪后，开始进行耐压试验。在试验过程中，注意监测电压表和其他仪表的变化，以及被试品的状态。

原理解释

变频串联谐振耐压试验装置基于串联谐振的原理工作。当回路中的感抗与容抗相等时，即发生串联谐振，此时电路呈现纯电阻性，电流与电压同相位。通过调节变频电源的输出频率，使得回路中的电抗器的电感L和被试品的电容C发生谐振，从而在被试品上获得高电压和大电流。

在谐振状态下，电源只需提供较小的有功功率，即可在被试品上产生较高的试验电压。这种试验方法具有体积小、重量轻、操作方便等优点，特别适用于大容量、高电压的电力设备的交流耐压试验。

需要注意的是，在进行变频串联谐振耐压试验时，应严格遵守相关的安全操作规程和标准，确保试验人员的安全和设备的安全。同时，对于不同的被试品和试验条件，可能需要调整接线方式和试验参数，以达到最佳的试验效果。
