变频串联谐振交流耐压试验原理与电抗器选用方法

发布时间:2024-11-12 10:48:03 浏览次数:222

变频串联谐振交流耐压试验是一种用于电气设备绝缘性能测试的高效方法,其原理和电抗器选用方法对于确保电力系统的安全运行至关重要。

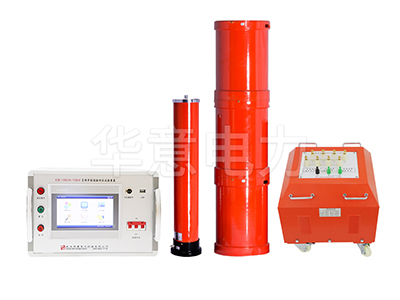

串联谐振耐压装置

变频串联谐振交流耐压试验原理

变频串联谐振交流耐压试验的原理基于串联谐振电路的特性,通过调节电源频率使电感和电容的阻抗相等,从而形成谐振状态。在这种状态下,电路中的电流达到最大值,而电压则稳定在一个较高的水平,可以对被测设备的绝缘性能进行有效测试。

电抗器选用方法

确定电抗器的额定电压:电抗器的额定电压应高于被测设备的工作电压,以确保在测试过程中不会因电压过高而损坏电抗器。

考虑电抗器的额定电流:电抗器的额定电流应能够承受测试过程中可能产生的最大电流,以避免过载损坏。

选择合适的电抗器结构:电抗器的结构对其性能有重要影响。铁芯电抗器具有较小的体积和损耗,但可能在大电流下饱和;空芯电抗器则具有较好的线性度和散热性能,但体积较大。

考虑电抗器的安装位置:电抗器的安装位置会影响其性能和安全性。通常,电抗器可以安装在电源侧或中性点侧,具体位置取决于测试需求和现场条件。

计算所需的电抗器数量:根据被测设备的电容和所需的试验电压,计算所需的电抗器数量。可以通过公式计算出所需的电抗器总电压,然后除以单个电抗器的额定电压来确定所需数量。

综上所述,变频串联谐振交流耐压试验通过改变电源频率实现谐振状态,从而对电气设备进行高效的绝缘性能测试。在选用电抗器时,需要综合考虑额定电压、额定电流、结构、安装位置以及所需数量等因素,以确保测试的准确性和安全性。
