如何操作三相回路电阻测试仪

以下是三相回路电阻测试仪的详细操作指南，涵盖准备、测试流程及注意事项，帮助您安全、精准完成检测：

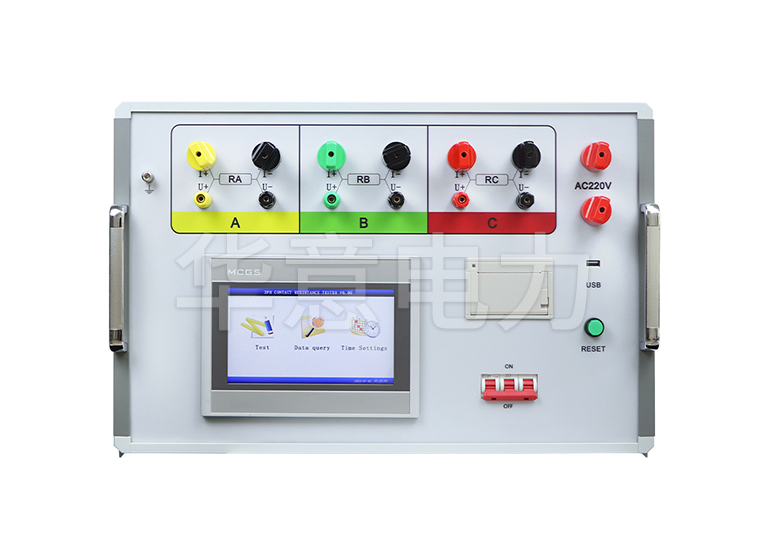

1、液晶显示说明：本仪器采用7寸工业级电阻触摸液晶显示屏LCD，参数设置及试验结果均显示在液晶屏上。全英文操作界面，图形清晰，美观，易于操作。

2、正确接线：接线方法正确接线。注意: ①仪器面板与测试线的连接处应扭紧，不得有松动现象。②应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。

3、开机：确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。开机时，蜂鸣器短时响，表示系统开机。

4、主界面：打开电源开关，系统进入主界面。开始测试:进行三相回路电阻的测试，可以设置测试电流、测试时间，同时测量三相回路的接触电阻值。数据查询：查询保持的测量历史数据，可以导出到U盘，查询测量记录，或者打印历史测量记录。时间设置：设置设备的本机日期时间。

6、测试菜单界面：在主界面中点击“测试”项，仪器进入测试菜单界面，如图5所示。默认测试电流为100A，测试时间为10s。测试电流：可以选择测试电流值，电流值可在50A，100A，150A，200A之间任意选择；测试时间：可以输入测量的时间，设定测试时间。开始试验：系统开始进行测试。保存打印：保存试验数据，预览试验数据、打印试验数据点击“返回”项，系统返回上一界面。注意：测试时间设定范围：5s~599s，超出该范围系统使用默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值10s。

7、测试结果：在“测试菜单”中点击“开始”项进入“测试结果”界面，如图6所示。界面上依次显示相别、电阻值、测试电流值和测试时间。注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。正在测试时，系统显示“停止”，“返回”项。点击“停止”，系统停止计时，电流停止输出。点击“返回”，系统停止计时，电流停止输出并返回上一界面。注意开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s后测试结果就会稳定下来，用户即可记录数据。计时时间到自动停止电流输出。点击“保存打印”项，系统进入“输入记录编号”界面，这两个界面需要输入需要保存数据的记录编号，也可以选用默认记录编号，该记录编号会默认自动加一。输入完记录编号以后，可以点“确认”按钮，进入到数据预览界面。点击“打印”项，可以打印当前预览数据系统。点击“返回”返回上一界面。

8.数据查询：主界面点击【记录查询】按钮可以进入记录查询页面。左侧表格为保存的试验记录；记录数目：已经存储的总记录数目。导出数据：插入优盘以后可以通过该按键导出所有记录。清除数据：清空所有保存的历史数据。当前选择编号：点击表格中的一条记录后这里会显示该条记录的编号。打开记录：打开当前选择的一条记录。返回： 返回上一个界面。

9.记录查询：在数据查询界面点击【打开记录】，可以进入到记录预览的界面如图11所示。可以显示当前选择的这条记录的具体内容。打印：打印显示的数据内容。返回：返回到上一界面。

10.数据导出：把U盘插入面板的USB接口上，等待几秒中后，在数据查询界面，点击【数据导出】按钮可以把所有的测量数据导入到U盘中。如果遇到导出失败的情况，可以更换U盘，再次插入重新导出。

11.日期时间设置：在主界面点击【时间设置】，进入到日期时间设置界面，这里可以进行日期时间的设置，设置完成后点击【确认】按钮即可完成日期时间的设置。

12.测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
