三相回路电阻测试仪工作原理
发布时间:2025-04-21 09:46:43
浏览次数:32
目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件:回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量(隔离)开关、断路器等接触电阻的测量电流不小于直流100A,最小电流维持时间不低于60S的规定,确保试验结果准确。

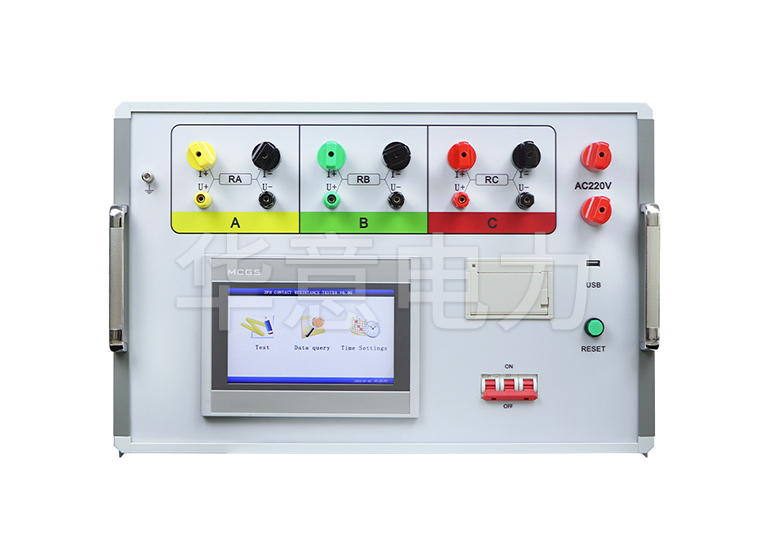

三相回路电阻测试仪操作面板采用人体工学设计,符合操作习惯,采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A和200A。可在直流100A和200A的情况下直接测得回路电阻,测试结果用彩色触摸组态屏显示,并有数据存储、输出打印、时间设置等功能,另有50A、150A档位供用户选择;自定义测试时间,最大设定时间599S,大于标准规定的60S;性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
适用于高压开关接触(回路)电阻的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。
三相回路电阻测试仪采用电流电压法测试原理,也称四线法测试技术。电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0,经滤波放大处理后送入AD转换为数字量,进而计算出电流值I。同样,采样待测电阻Rx上的电压信号Ux,经滤波、多级放大处理后送入AD转换为数字量,计算出电阻值Rx。
