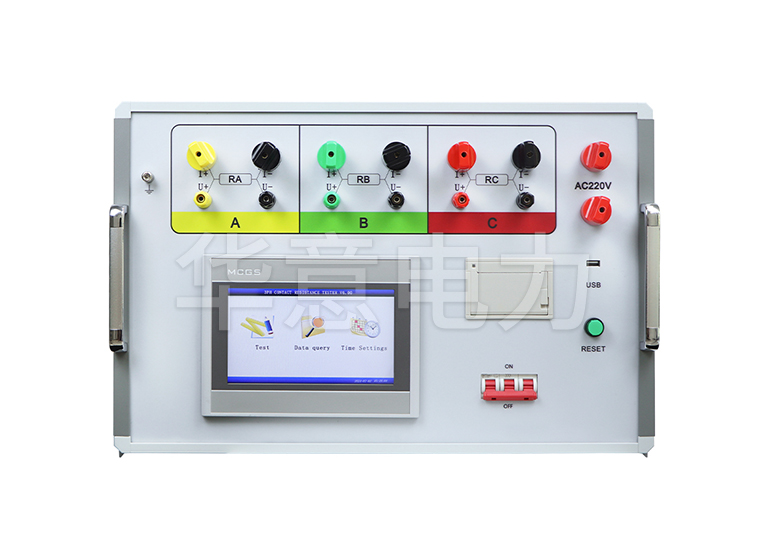

以下是三相回路电阻测试仪的详细使用方法，涵盖从准备到测试完成的完整流程，帮助您安全、高效完成检测：
一、操作前准备
1. 安全确认
断电与放电：断开被测设备（如断路器、母线）的电源，悬挂“禁止合闸”警示牌。使用放电棒对设备放电（尤其是电容类设备），确保无残余电荷。
环境检查：确保测试环境干燥（湿度≤80%），温度在-10℃~40℃之间。清除周围金属杂物，避免测试线接触其他导体。
2. 仪器与工具准备
仪器自检：开机检查电池电量（建议≥50%），观察屏幕是否显示正常，无报错代码。测试线检查：确认无破损、断线，插头与仪器端口匹配。
配件准备：绝缘手套、护目镜、砂纸（清洁接触面）、力矩扳手（按设备要求扭矩值准备）。
二、接线操作（以断路器为例）
1. 四线制接线步骤
清洁接触面：用砂纸打磨断路器触头或连接端子，去除氧化层，确保接触良好。连接电流线（C1、C2）：红色夹钳（C1）接被测相上端，黑色夹钳（C2）接被测相下端。注意：夹钳需完全闭合，接触面积最大化（避免虚接）。连接电压线（P1、P2）：绿色夹钳（P1）紧贴C1内侧（靠近被测设备侧），蓝色夹钳（P2）紧贴C2内侧。关键点：电压线位于电流线内侧，距离约2cm，以排除导线电阻影响。
2. 三相测试模式选择：逐相测试：依次连接A、B、C相，每相测试完成后断开换相。同步测试（若仪器支持）：同时连接三相，仪器自动切换测量（高效但需确保线路隔离）。
三、参数设置
1. 测试电流选择：设备类型 推荐电流 参考标准，10kV断路器 100A DC DL/T 596-2021，35kV GIS隔离开关 200A DC IEC 62271-102，低压开关柜母线 50A DC GB/T 7251.1-2013。
注意事项：电流值≤设备额定电流的50%（如200A断路器最大选100A）。大电流测试时间控制在3分钟内，防止过热。
四、执行测试
1. 启动与数据采集：按下“START”键，仪器输出设定电流并显示实时电阻值。数据稳定判定：数值波动＜1%持续5秒（屏幕显示“锁定”图标或蜂鸣提示）。
2. 异常处理：现象 原因 解决方案，显示“OL”（超限） 回路开路或接触不良 检查夹钳是否夹紧，测试线导通，数值波动大 电磁干扰或接触不稳 开启数字滤波，重新夹紧测试点，仪器自动停机 过热或电池不足 冷却后重启或充电
3. 记录数据：示例记录格式：A相：25.3μΩ（28℃），B相：26.1μΩ，C相：24.8μΩ（需标注环境温度和校正后值）。
五、结果分析与处理
1. 合格性判断
横向对比：三相电阻差值≤20%（如最大26μΩ，最小21μΩ，差值合格）。纵向对比：与历史数据偏差≤15%（如前次22μΩ，本次≤25.3μΩ）。
标准参考：断路器：≤厂商标称值的120%（如标称20μΩ，实测≤24μΩ）。母线连接点：≤50μΩ（铜排）或≤90μΩ（铝排）。
2. 不合格处理
清洁与维护：无水乙醇擦拭触头氧化层。涂抹导电膏（如Dow Corning® DC-4）。按扭矩要求紧固螺栓（如M12螺栓需40~50N·m）。复测流程：维护后静置10分钟，重新测试至合格。
六、测试后操作
1. 安全收尾
拆线顺序：先关闭仪器，再拆电压线（P1→P2），最后拆电流线（C1→C2）。恢复现场：清点工具，撤除警示牌，恢复设备原有接线。
2. 数据管理
导出报告：通过USB/蓝牙导出数据，生成包含以下内容的PDF报告：测试时间、环境温度、校正后电阻值。三相数据对比图表、合格性结论。存档要求：纸质报告签字存档，电子版备份至云端或本地服务器。
七、注意事项
安全警示：严禁带电操作，验电确认后方可接线。测试时远离设备正面，防止电弧伤害（穿戴≥8cal/cm²防护服）。
仪器保养：测试线使用后盘绕收纳，避免弯折。每月用干布清洁仪器表面，禁用酒精擦拭屏幕。
电池管理：长期不用时取出电池，防止漏液腐蚀电路。充电时勿使用仪器，避免过热。
