75KVA/75KV变频串联谐振试验装置工作原理

75kVA/75kV 变频串联谐振试验装置是一种用于高压设备（如电缆、变压器、GIS等）绝缘性能测试的专业设备。其核心原理是通过调节电源频率，使电路在谐振状态下产生高电压，同时显著降低对电源容量的需求。以下是其工作原理的详细说明：

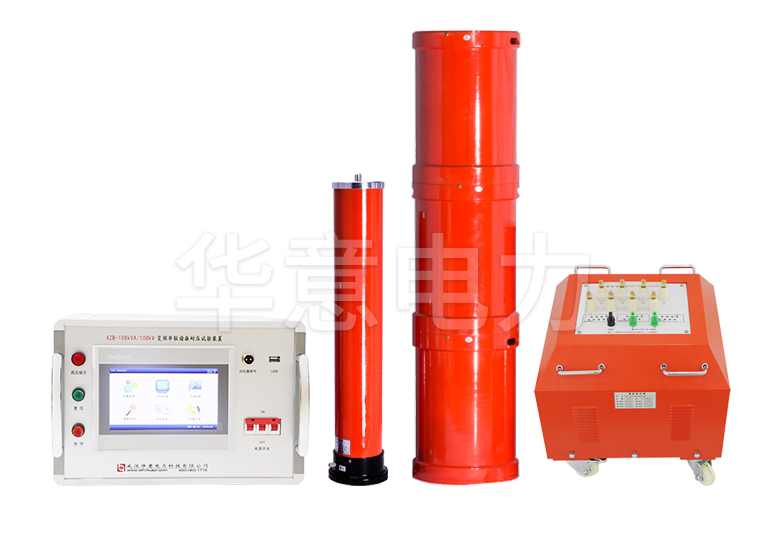

装置主要由以下部件构成：

变频电源：输出频率可调的正弦波电压（通常范围20-300Hz）。

励磁变压器：将变频电源的低电压升压，驱动谐振回路。

谐振电抗器（电感L）：与试品电容（C）构成串联谐振回路。

电容分压器：测量试品两端的高压，反馈至控制系统。

控制与保护系统：调节频率、监控参数，实现过压、过流、闪络保护。

2. 工作原理

(1) 谐振条件的建立

电路模型：试品等效为电容 CxCx，与电抗器电感 LL 串联，构成 L-C 串联谐振电路。

谐振频率：调节变频电源的输出频率 ff，使电路满足谐振条件，此时，回路阻抗最小（纯电阻性），电流达到最大值。

(2) 高压产生原理

电压叠加：在谐振时，电抗器电感 LL 和试品电容 CxCx 上的电压相位相反，且幅值相等（UL=UCUL=UC）。

其中 USUS 为励磁变压器输出电压，RR 为回路等效电阻。Q值通常较高（几十至数百），使得试品两端电压 UC=Q⋅USUC=Q⋅US，从而以较小的电源输入获得高压输出（如75kV）。

(3) 测试流程

参数预置：输入试品电容 CxCx，系统自动计算谐振频率。

频率扫描：变频电源输出频率逐渐变化，寻找谐振点（电流最大时）。

升压测试：在谐振频率下，缓慢升高励磁电压，使试品达到额定测试电压（如75kV），并保持规定时间。

保护机制：若试品击穿或发生闪络，控制系统立即切断电源，确保安全。

3. 关键优势

高效节能：谐振时电源仅需提供回路损耗功率（P=I2RP=I2R），容量需求大幅降低（75kVA即可输出75kV）。

安全可靠：试品击穿时谐振条件破坏，电压自动跌落，短路电流小。

波形纯净：输出接近理想正弦波，符合高压测试标准（如IEC 60060）。

4. 典型应用

电缆：交流耐压试验（替代传统直流耐压，避免绝缘损伤）。

变压器：局部放电试验、感应耐压试验。

GIS（气体绝缘开关设备）：工频耐压试验。

5. 注意事项

试品电容匹配：需根据试品电容 CxCx 调整电抗器电感 LL 或并联/串联电抗器。

频率调节精度：确保谐振点定位准确，避免电压不稳定。

接地保护：所有部件需可靠接地，防止高压击穿风险。

通过上述原理，变频串联谐振装置实现了在低电源容量下高效、安全地产生高压，广泛应用于电力设备的绝缘性能测试。
