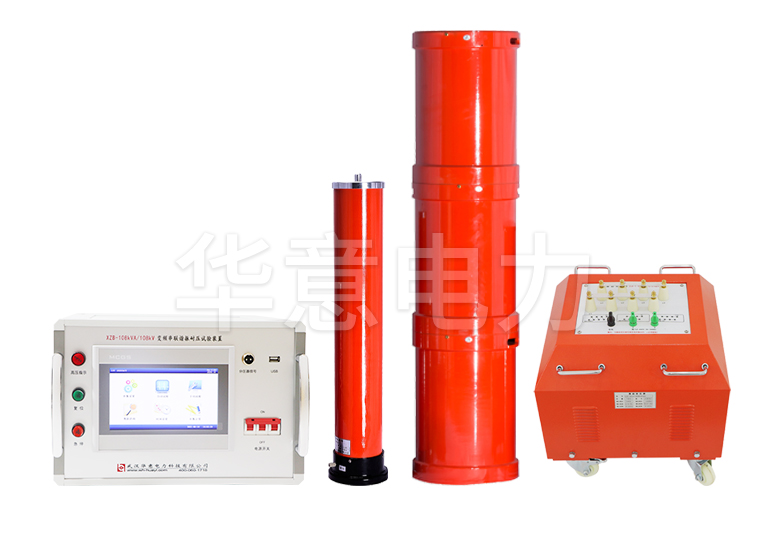

安全使用 75kVA/75kV 变频串联谐振试验装置是保障人员安全和设备正常运行的关键。以下是详细的安全操作指南，涵盖操作前准备、操作流程、防护措施及应急处理：
一、操作前准备
设备检查：检查所有部件（变频电源、电抗器、分压器、接地线等）外观无破损，绝缘部件无老化或裂纹。确认电抗器电感值是否与试品电容 Cx匹配，避免谐振频率超出装置范围（通常 20-300Hz）。验证分压器校准状态，确保测量精度（误差 ≤±1%）。
环境条件：操作区域干燥、通风，无易燃易爆物品，相对湿度 ≤80%。设置安全围栏并悬挂“高压危险”警示牌，非操作人员禁止进入。确保接地系统可靠，接地电阻 ≤4Ω。
试品预处理：试品（如电缆、变压器）需清洁干燥，绝缘电阻测试合格（如电缆绝缘电阻 ≥1000MΩ/km）。确认试品额定电压与试验电压匹配（如75kV 装置最高输出不超过试品耐受值）。
二、操作流程与安全规范
接线规范：按电路图正确连接试品、电抗器、分压器，确保 串联谐振回路闭合。使用专用高压屏蔽线缆，避免导线过长或交叉干扰。所有接线点需紧固，防止接触不良导致放电。
升压操作：频率预调：输入试品电容 Cx系统自动计算谐振频率 f0，或手动进行频率扫描（从低频向高频缓慢调节）。
谐振点确认：观察电流表或软件界面，当电流达到最大值时，锁定谐振频率。
升压测试：以 ≤1kV/s 的速率缓慢升压至目标值（如 75kV），避免电压突变引发局部放电。耐压测试时间严格按标准执行（如电缆耐压 15-60 分钟）。
监控参数：实时监测电压、电流、频率及试品泄漏电流，异常时立即停止。
降压与放电：测试结束后，以 ≥1kV/s 的速率降压至零，避免残余高压。使用接地棒对试品及电抗器进行充分放电（时间 ≥3 分钟），确保无残余电荷。
三、安全防护措施
个人防护：操作人员穿戴绝缘靴、绝缘手套、护目镜，站立在绝缘垫上。禁止单人操作，需至少两人在场（一人操作，一人监护）。
设备保护：启用过压、过流、闪络保护功能，设定阈值不超过额定值的 110%（如过压保护设为 82.5kV）。测试中若试品击穿，装置自动切断电源并记录故障点。
防止误操作：设置硬件互锁（如门禁开关），开门时自动切断高压输出。操作权限分级管理，关键步骤需密码确认。
四、应急处理
试品击穿或闪络：立即按下紧急停机按钮，切断电源。确认放电完成后，检查击穿位置并记录故障波形。
设备异常（如过热、异响）：停止测试，排查电抗器匝间短路或变频电源模块故障。
突发停电：装置应具备 UPS 电源支持，确保安全降压和放电流程完成。
五、维护与保养
定期检查：每月检查电抗器绝缘油位（如油浸式）、分压器密封性。每半年校准分压器和电流传感器，确保测量精度。
长期存放：断开所有连接线，设备存放于干燥、无尘环境。电抗器绕组通入 50% 额定电流 1 小时，驱除潮气（每季度一次）。
六、关键注意事项
禁止行为：试品未接地时操作。超频（>300Hz）或超压（>75kV）运行。在雷电或暴雨天气进行户外试验。
特殊试品：测试 GIS 设备时需充入额定气压 SF6 气体，避免绝缘性能下降。长电缆测试需分段补偿电容，防止谐振频率过低。
通过严格遵守上述规程，可最大限度降低操作风险，确保 75kVA/75kV 变频串联谐振试验装置 的安全高效运行。
