3.1.1接线方式

现场校验SF6密度继电器时请按图3.1的方式使用全自动SF6密度继电器校验仪配置的配件连接好气路与线路。进气管连接仪器进气口与气瓶，放气管连接放气口，测量气管连接仪器的测量口，并通过公共接头和过渡接头与待检测的SF6密度继电器连接，公共接头与过渡接头见附录二。六芯测试线连接仪器与接线柜上相应的测试点，根据测试目标，把配备的六芯测试线一头与仪器面板上的信号接口相连接，带鳄鱼夹的那头根据测试信号分别与密度继电器的接线柜上的信号插座对接，不使用的鳄鱼夹需闲置，不要与其它鳄鱼夹接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。

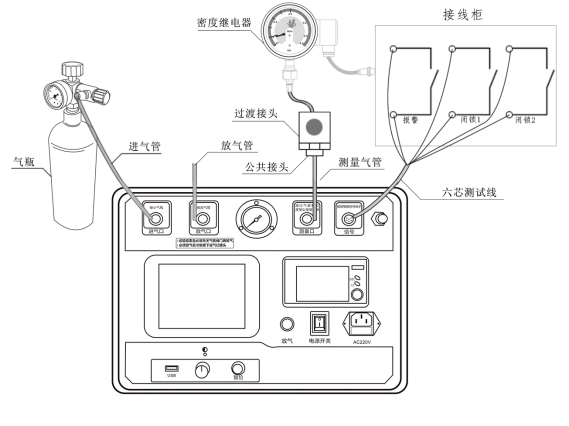

图3.1　密度继电器校验接线图

3.1.2全自动SF6密度继电器校验仪参数设置

在主界面中光标选定“密度继电器校验”项，“按下选定”进入密度继电器校验参数设置界面，如图3.2所示。在该界面中通过旋转鼠标可以设置上限压力、检测次数、温度采集、信号类型4个参数。

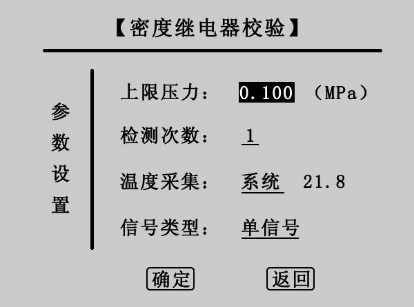

图3.2　SF6密度继电器校验参数设置界面

上限压力：是指校验密度继电器时由进气到放气的切换压力值。“按下选定”会依次反显选中数值的十分位、百分位、千分位，选中一位后左右旋转鼠标即可在0～9之间变化，压力值设置范围在0.001MPa～0.999MPa之间，默认值为0.1MPa。

检测次数：是用于设置充放气的循环次数，“按下选定”可在１、２、３之间选择，默认值为1。

  温度采集：是用于选择系统采集温度的方式，有“系统”和“输入”两个选项。“系统”是指由系统自带的传感器检测环境温度，“输入”是指由用户用红外测温仪测试密度继电器的内部温度，然后手动输入。默认为系统采集，光标移动至温度采集，“按下选定”在系统与输入之间切换。当为输入时，光标会选中输入后的温度值，然后左右旋转鼠标即可设置温度值。

信号类型：是用于选择测试的信号类型，有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”，“按下选定”可来回切换。

下面分别对三个选项进行详细说明：

单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。

单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。

双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。

参数设置完成后，点击“确定”项，系统进入SF6密度继电器校验测试界面，如图3.3所示，点击“返回”项，系统返回上一界面。

3.1.3全自动SF6密度继电器校验仪测量操作

    在图3.3所示界面中，有报警回复值、报警值、闭锁回复值1、闭锁值1、闭锁回复值2、闭锁值2三组值，根据设置的检测次数和信号类型，测试结果都会相应的显示，Pt为当前环境温度下的压力值，P20为换算成20℃时的等效压力值。

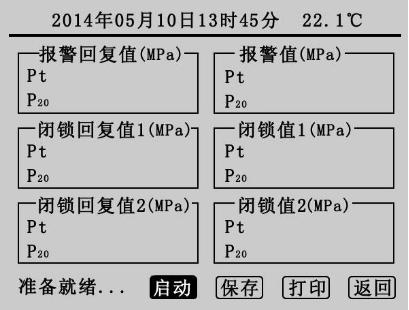

图3.3　SF6密度继电器校验测试界面

    确认外界气路均准备好以后，点击“启动”，系统会按前面设定的参数开始检测。在检测的过程中会有电磁阀开启或关闭的声音，升压到预设的上限压力值转为降压时放气管上会有短暂急速的放气声，相应的测试结果会依次在屏幕上显示，同时屏幕左下角的状态栏上会提示检测次数，升压与降压示意图如图3.4和图3.5所示。

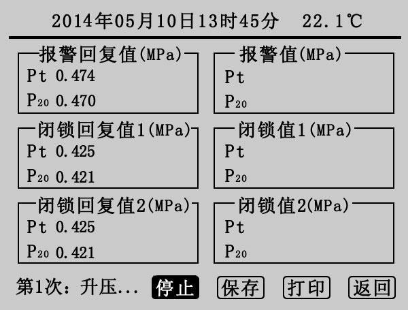

图3.4　第一次升压界面

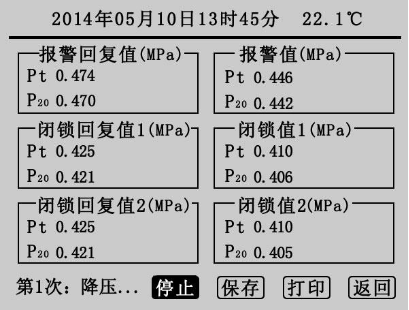

图3.5　第一次降压界面

此时点击“停止”可以关闭气阀停止检测,若停止时无值显示点击“启动”即可继续检测，否则须先放气再点击“启动”。如果在检测中遇到问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接以及“信号类型”的选择是否正确。测试完成后，状态栏上会显示测试完成，如图3.6所示。该界面显示的信息为测试3次，“信号类型”为双闭锁的测试结果。点击“启动”将清除显示结果重新检测，点击“保存”则保存当前测试结果，点击“打印”则打印当前测试结果，点击“返回”则系统返回密度继电器校验参数设置界面。

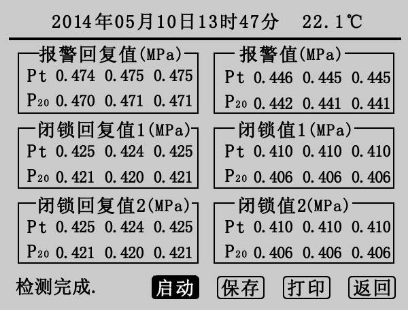

图3.6　测试完成界面

    3.1.4全自动SF6密度继电器校验仪测试结果参数说明

    SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时SF6的压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。

闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。

报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。

报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警值。

闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

3.1.5结束校验

校验结束后，为保证校验执行人员安全，需严格按照以下步骤拆除气路和连接线。

 1）关闭气瓶上所有阀门。

 2）按面板上的“放气”按钮，放净管路中的残余气体。

 3）关闭电源，拔掉气管，拔掉信号线和电源线。

小心：在没有放气情况下严禁拔下进气口插头!

3.2　常温压力表校验

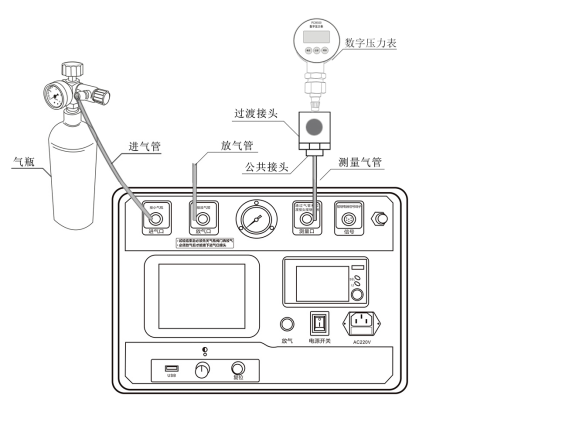

图3.7　常温压力表校验接线图

3.2.1接线方式

常温压力表校验接线如图3.7所示，进气管连接仪器进气口与气瓶，放气管连接放气口，测量气管通过过渡接头和公共接头将仪器面板上的测量口和待校验的压力表连接。

3.2.2参数设置

在主界面上光标选中“常温压力表校验”项，“按下选定”则进入常温压力表校验界面，如图3.8所示。

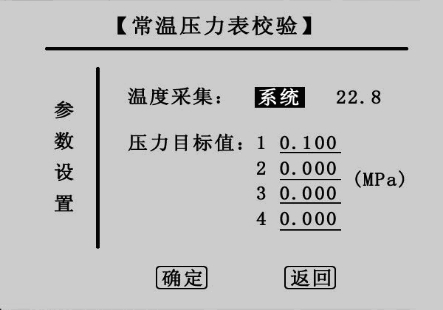

图3.8　常温压力表校验参数设置界面

温度采集：此设置与“密度继电器校验”里的温度采集设置相同。

压力目标值：此值为预设的压力测试点，最多可设置四组，设置时应当从小到大依次设置，若设置有误，点击“确定”会有如图3.9所示的错误信息提示。正确设置压力目标值后，点击“确定”进入常温压力表校验界面，点击“返回”则返回主界面。

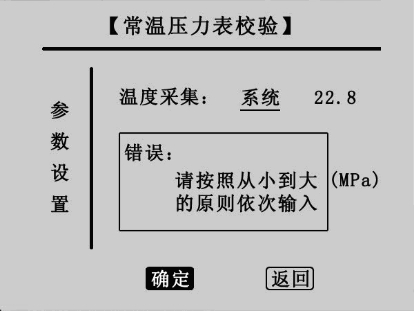

图3.9　错误信息提示界面

3.2.3测量操作

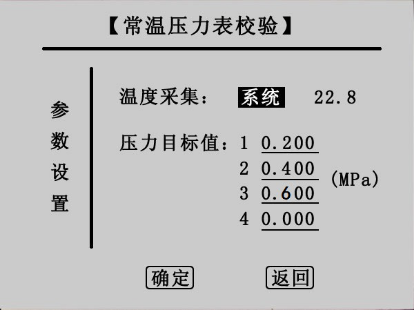

图3.10　设置三组压力值测试点

图3.10为设置了三组压力值测试点的试验，点击“确定”进入常温压力表校验界面， 如图3.11所示。

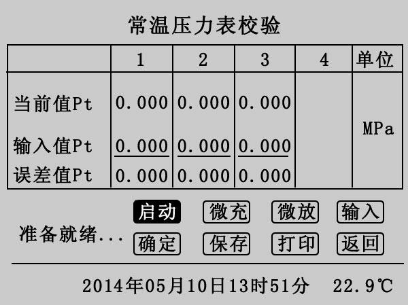

图3.11　常温压力表校验界面

在参数设置界面预设几组测试点则在该界面的1、2、3、4栏中就会相应的出现几组默认0.000的数值。“启动”项为自动充气升压到预设点，“微充”、“微放”项为手动充放气，“输入”项为手动输入待测压力表的显示值，“确定”项为一组测试点检测完成，计算并显示出误差值，测试完成后可保存或打印校验结果。

点击“启动”开始检测，第一栏的当前值Pt升压到预设的第一组测试点值0.200MPa时停止升压，如图3.12所示，在充气的过程中状态栏上会提示“第1次测试”，达到预设点压力值时显示“检测完毕”。

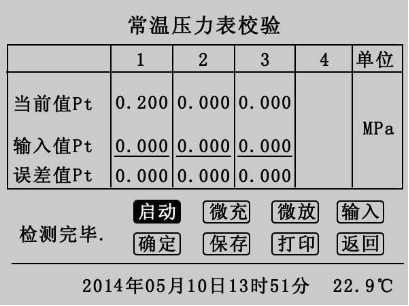

图3.12　第一次测试界面

在图3.12界面中移动光标到“输入”，“按下选定”光标将移至第一栏的输入值上如图3.13所示。

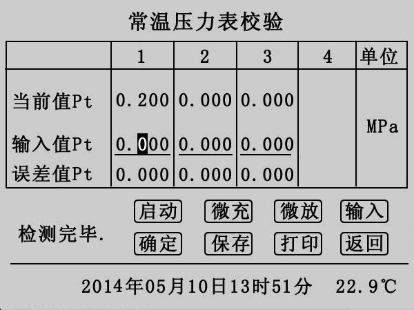

图3.13　输入待测压力表显示值界面

左右旋转鼠标可修改输入值Pt数值，输入待测压力表的显示值后，点击光标回到“输入”上，点击“确定”第一次测试完成，如图3.14所示。

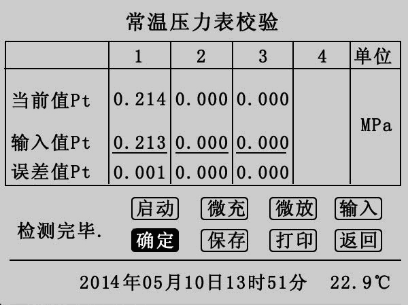

图3.14　第一次测试完成界面

再点击“启动”将开启第2次检测，操作流程与第一次相同，预设的三次测试完成后结果如图3.15所示。

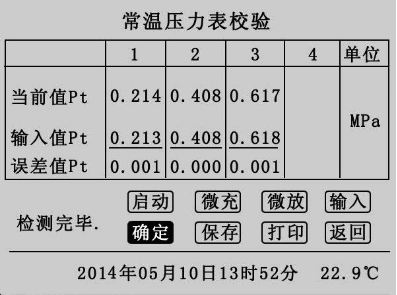

图3.15　常温压力表校验完成界面

此时点击“保存”和“打印”对测试结果进行保存和打印，点击“返回”则返回测试界面。

结束校验操作与密度继电器结束校验操作相同。

3.3　20度压力表校验

在主界面上光标选中“20度压力表校验”项，“按下选定”则进入20度压力表校验界面。20度压力表校验操作流程与常温压力表校验完全一样，只是在界面上有所区别，唯一区别是在当前值项上同时显示20℃时的等效压力值，如图3.16所示。

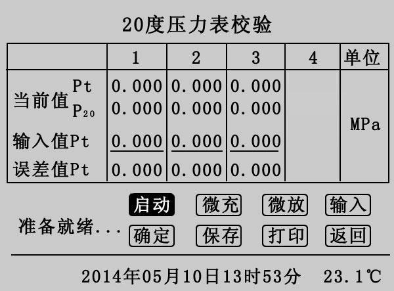

图3.16　20度压力表校验界面

3.4　历史数据浏览

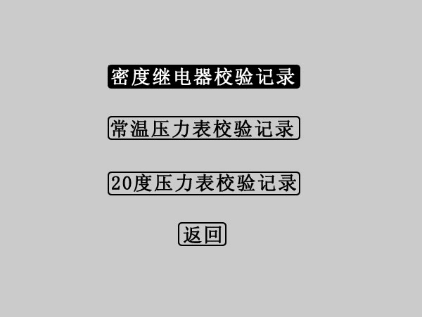

图3.17　历史数据浏览界面

在主界面上光标选中“历史数据浏览”项，“按下选定”进入历史数据浏览界面，如图3.17所示。在该界面旋转鼠标选择“密度继电器校验记录”，点击进入图3.18界面：

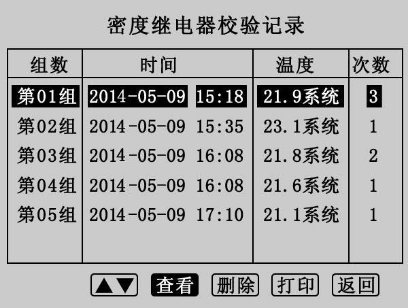

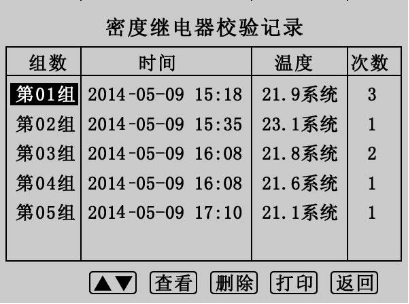

图3.18　密度继电器校验记录

左右旋转鼠标选择组数，选定组数后“按下选定”进入图3.19所示界面。在该界面中，点击“▲▼”返回图3.18界面，点击“删除”则删除当前选中的校验记录，点击“打印”则打印当前选中的校验记录，点击“返回”则返回3.17界面，点击“查看”进入图3.20界面。

图3.19　密度继电器校验记录选择界面

    图3.20界面为详细的历史校验数据，点击“打印”则打印当前历史数据，点击“返回”则返回图3.18界面。

图3.20　历史校验数据界面

在图3.17界面中选择查看常温压力表校验记录和20度压力表校验记录，其界面和操作流程与密度继电器校验历史记录相同。
